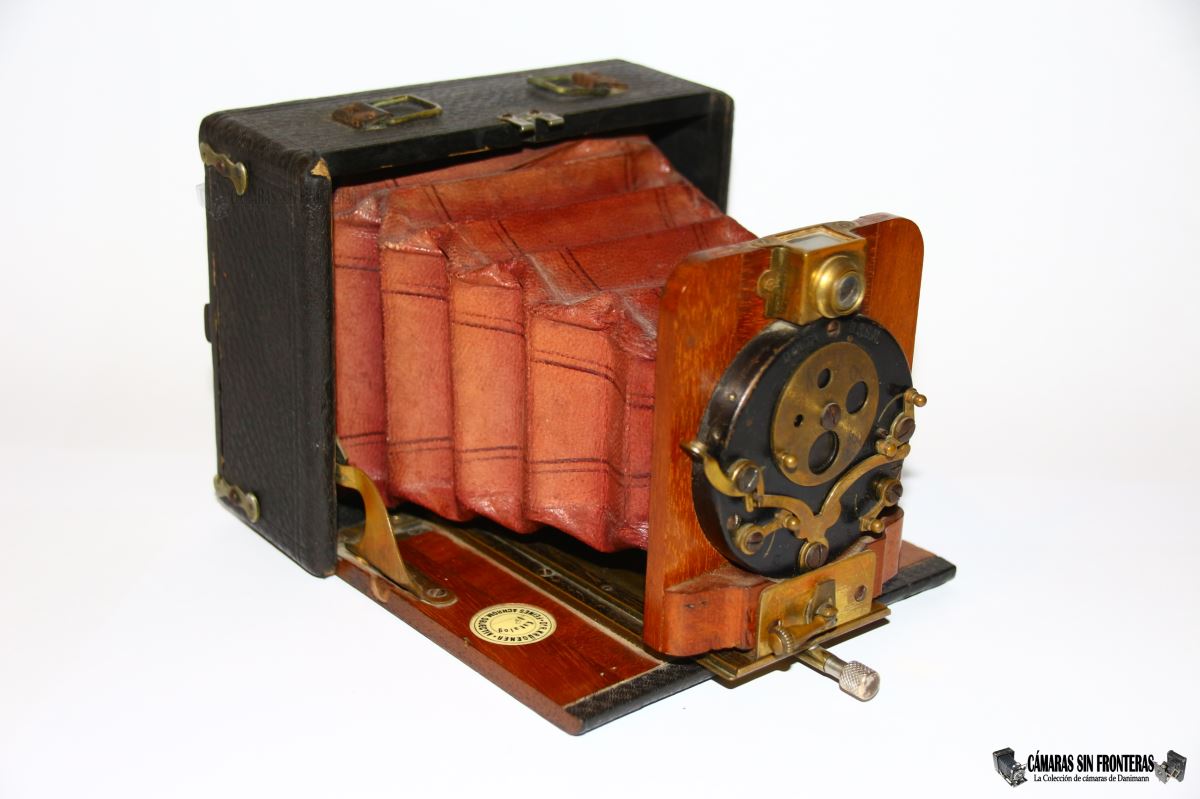

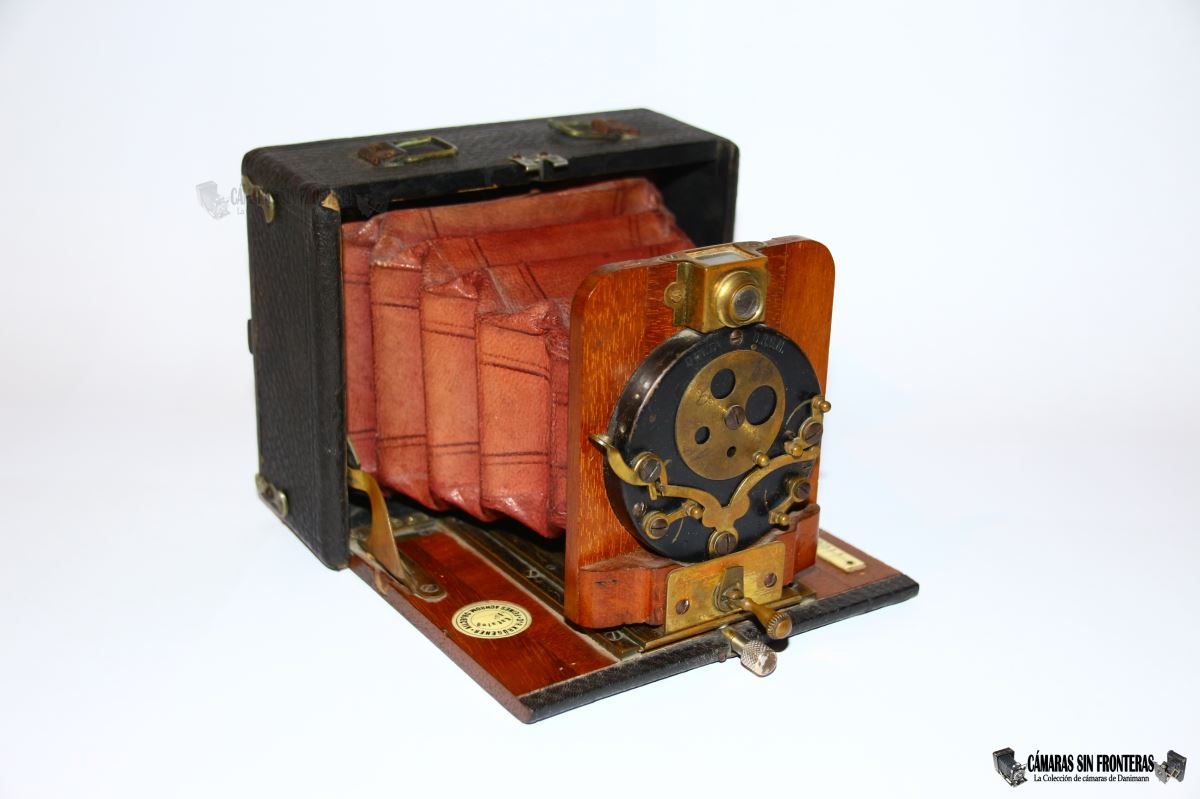

Dr. Krügener Klapp Teddy


Dr. Krügener Klapp Teddy
Fecha de adquisición 07.06.20
Lugar + Fecha de Fabricación Frankfurt/Alemania, ~1895-1899
Número de serie 110794
Objetivo Menisco acromático
Obturador Krügener Delta
Tipo y dimensiones negativo Placas - 9x12cm
Referencia Kadlubeck XXXXXX

Llevaba mucho mucho tiempo detrás de una cámara Krügener "primigeniea" como esta. De hecho me alegré mucho cuando me hice con la Bülter & Stammer Quick y, al no estar identificada, al principio la consideré como alguna variante Krügener.

Sin hacerle por supuesto ascos a la Quick, por fin me he hecho con el deseado ejemplar "genuino" Krügener. Me salió de hecho relativamente cara, pero dentro de lo esperable para este aparato. Además era el primero que me compraba después de varios meses de "barbecho" tras el inicio de la crisis mundial del CoVid19 de la que aún lamentablemente no hemos salido a día de hoy.

De nuebvo, he logrado hacerme con una cámara del Siglo XIX aunque no me es posible datarla exactamente e intenteremos en este artículo situarla lo mejor posible.
La cámara es extremadamente ligera y de construcción muy rudimentaria, lo cual es lógico teniendo en cuanta la fecha en la que se produjo, que yo estimo más bien tirando a 1898 o 1899 aunque en sus diferentes variantes con estandarte de madera se habría producido quizás hasta en torno a 1906. Por otro lado en los EEUU la Eastman y otros fabricantes (mayormente afincados en Rochester/NY) ya fabricaban cámaras mucho más avanzadas que esta Krügener, tanto en la caja de la cámara como en el obturador empleado.

Ya he explicado en, por ejemplo el artículo del obturador Univers que a principios del Siglo XX los alemanes llevaban en torno a una década de retraso en cuanto a la construcción de cámaras de mano y obturadores centrales, y esta Teddy es un buen ejemplo de ello.

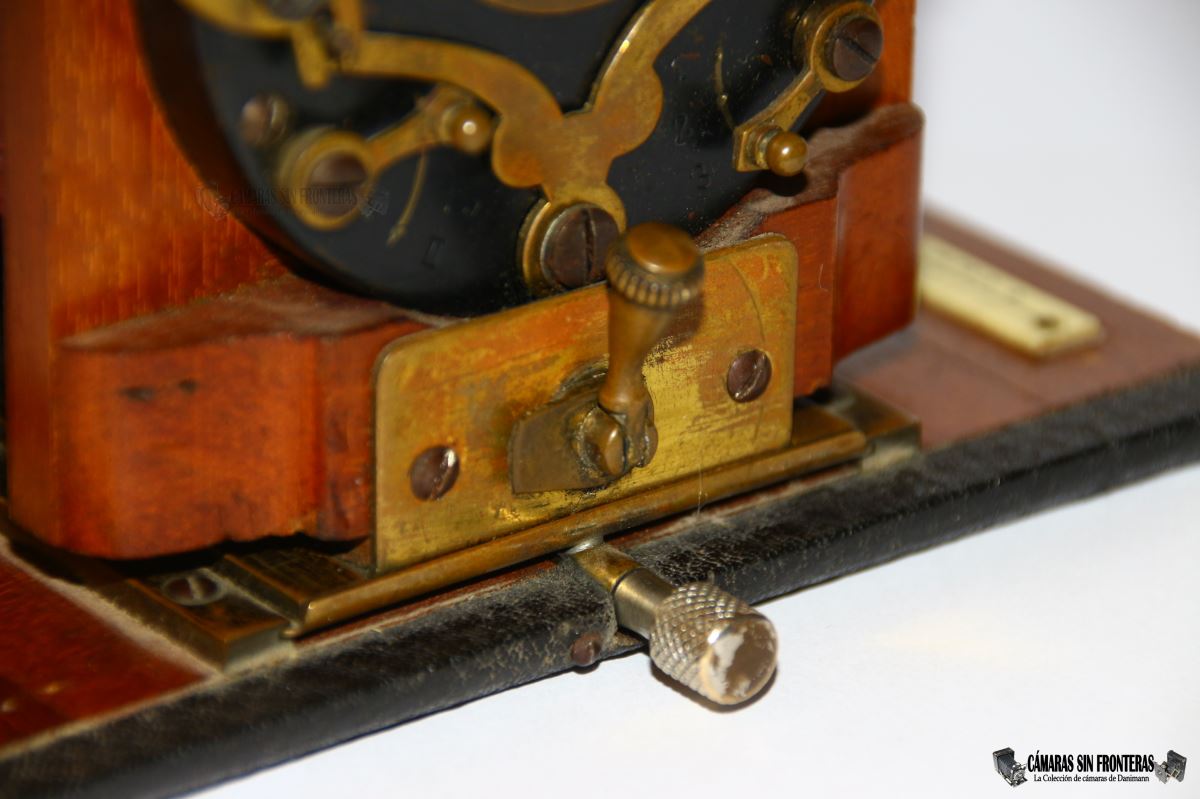

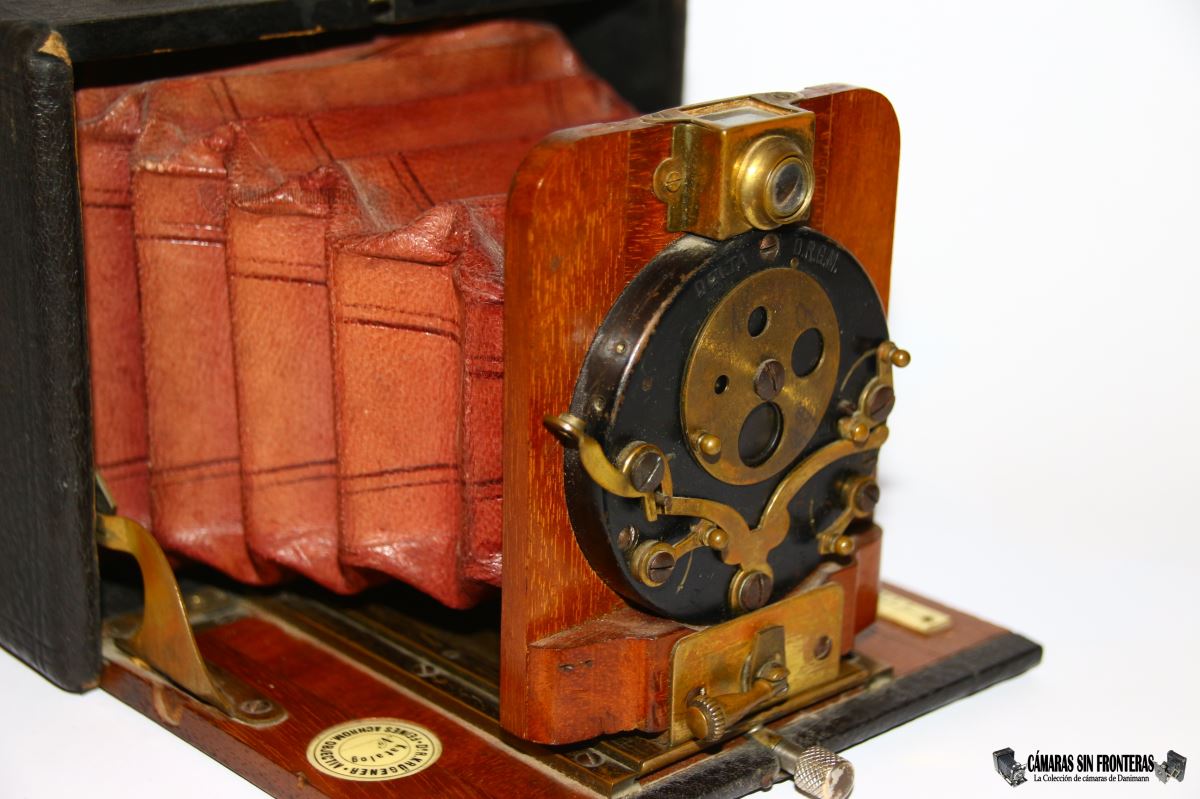

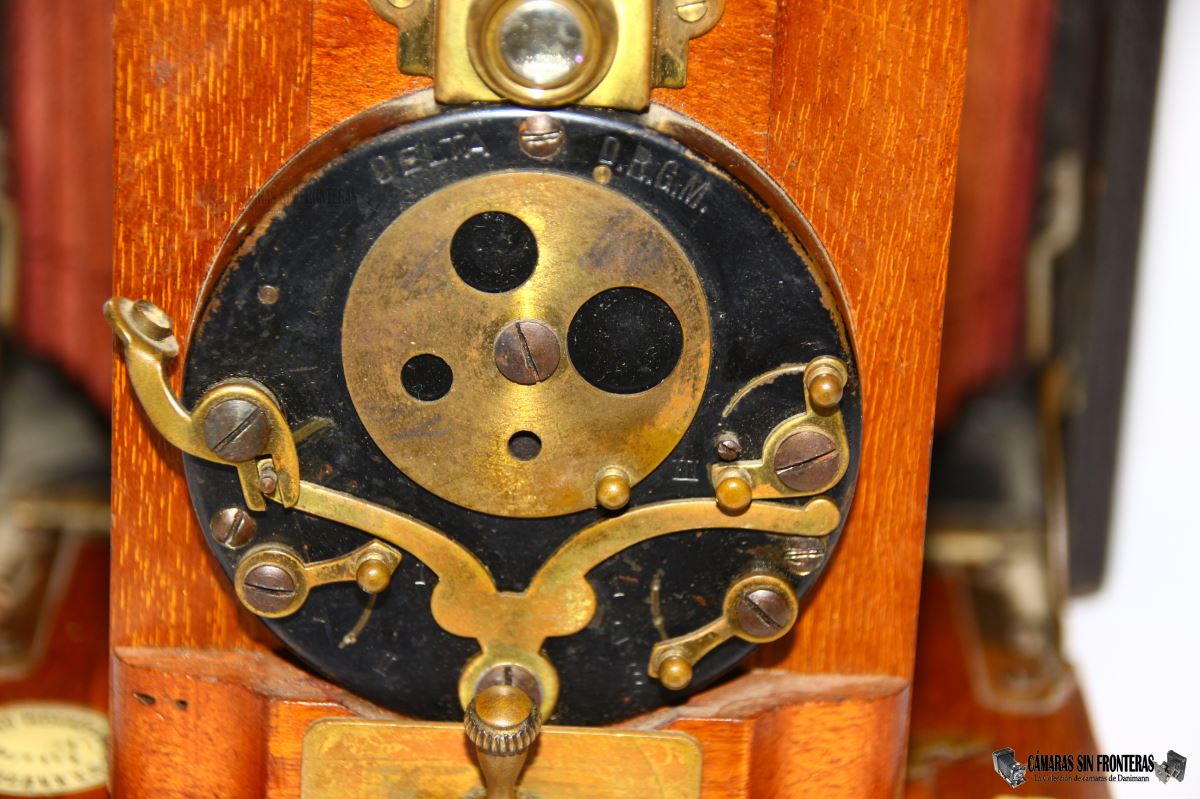

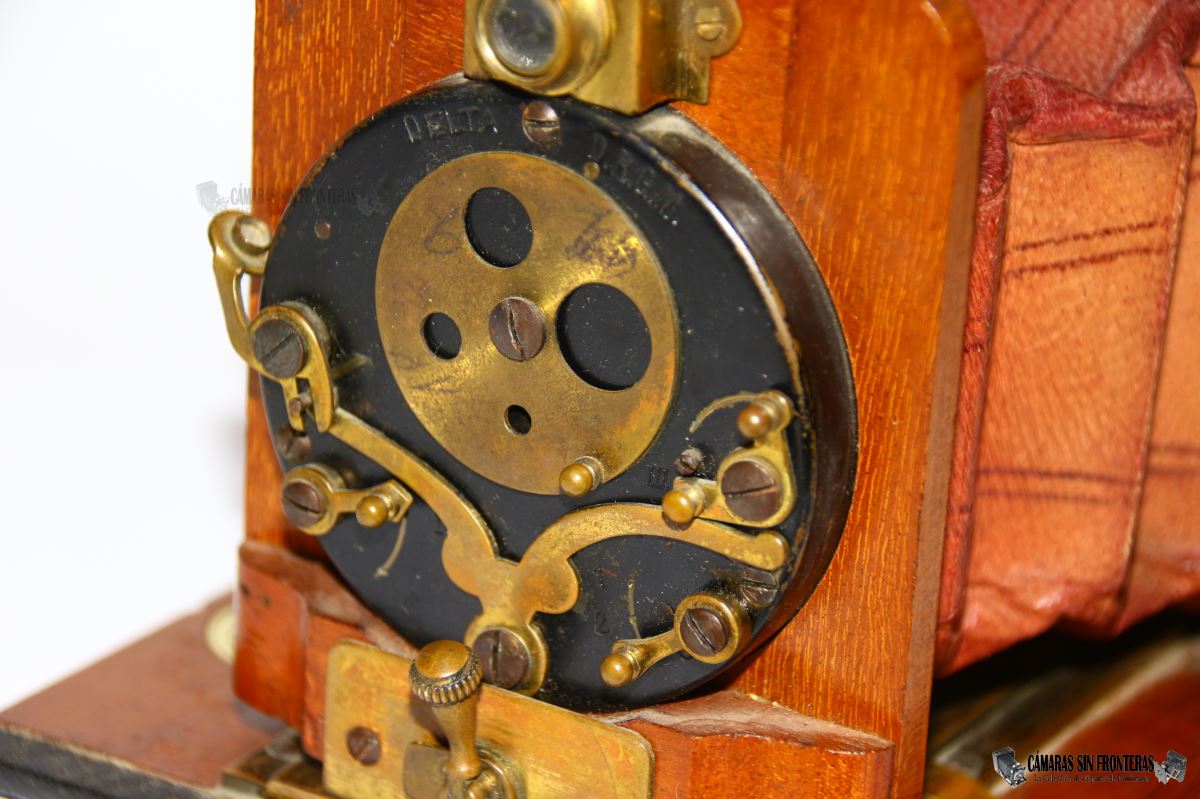

Efectivamente, el obturador Krügener Delta es de bella factura pero totalmente retrasado con respecto a los obturadores Bausch & Lomb que ya xistían en esa época como el Diaphragm Shutter (desde 1891) o el popular Unicum (desde 1897).
De hecho este obturador "Delta" sería el "Paciente 0" de los obturadores Krügener (al igual que el Diaphragm Shutter lo fue para la Bausch & Lomb) y a partir de aquí Krügener iría desarrollando una gran serie de obturadores propios hasta que se fusionó con en la ICA en 1909 y se dejaran de fabricar (la montar las ICA de forma estandarizada obturadores Deckel o Gauthier).
Esta cámara fue también vendida a través de otras casas comerciales, montando usualmente un sistema obturador diferente.

Hay distintas variaciones de este aparato (incluyendo versiones para rollo) atendiendo al obturador y al visor. Creo que esto es debido a mejoras temporales del aparato que van de 1895 a 1899 aunque debido a la falta de catálogos en los que apoyarme, no puedo negar que no se trate en realidad de diferentes cámaras (atendiendo a su número de catálogo). Mi Krügener conserva la chapa de identificación, pero en ella se escribía a mano el número de catálogo y este se ha borrado con el paso del tiempo aunque debería de corresponderse más o menos con el número 520. Aún así, como dicho, Krügener (como otros productores alemanes de cámaras de esa época) tenía una catálogo gigantesco en el que recogían infinidad de variaciones diferentes de un mismo aparato como una cámara de distinto número de catálogo.

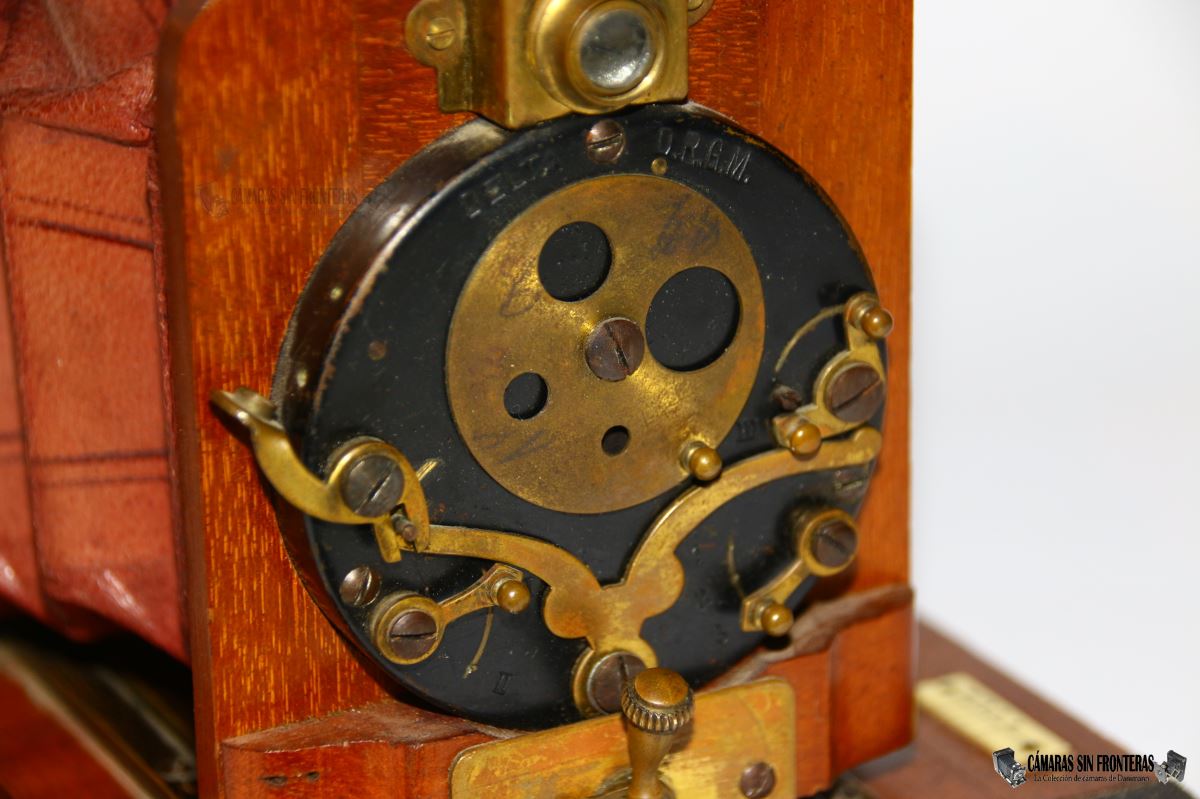

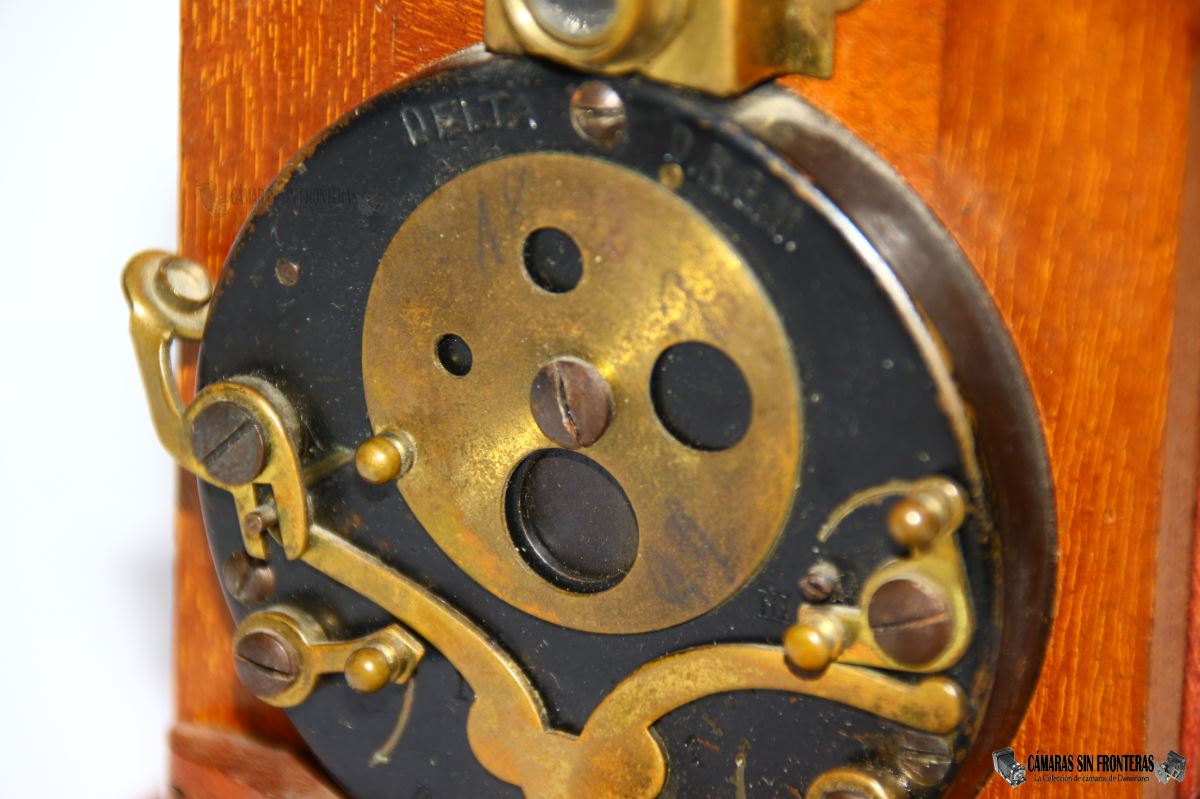

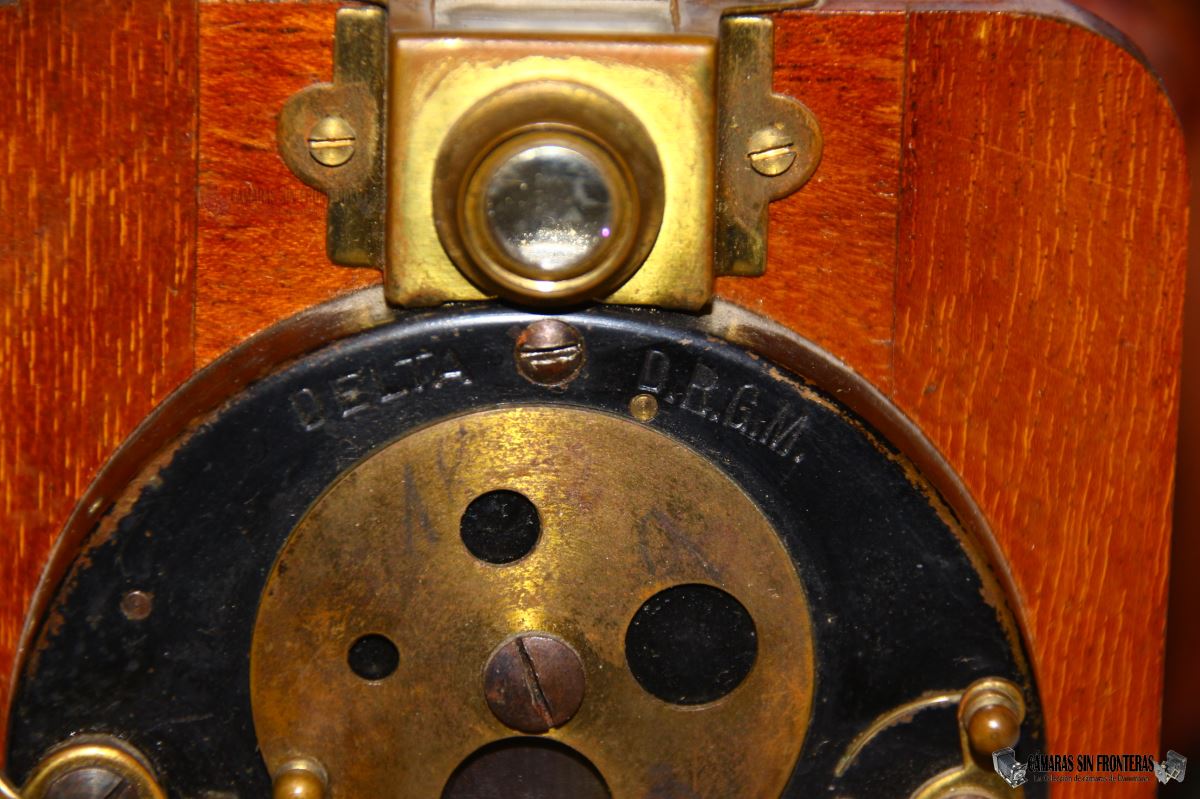

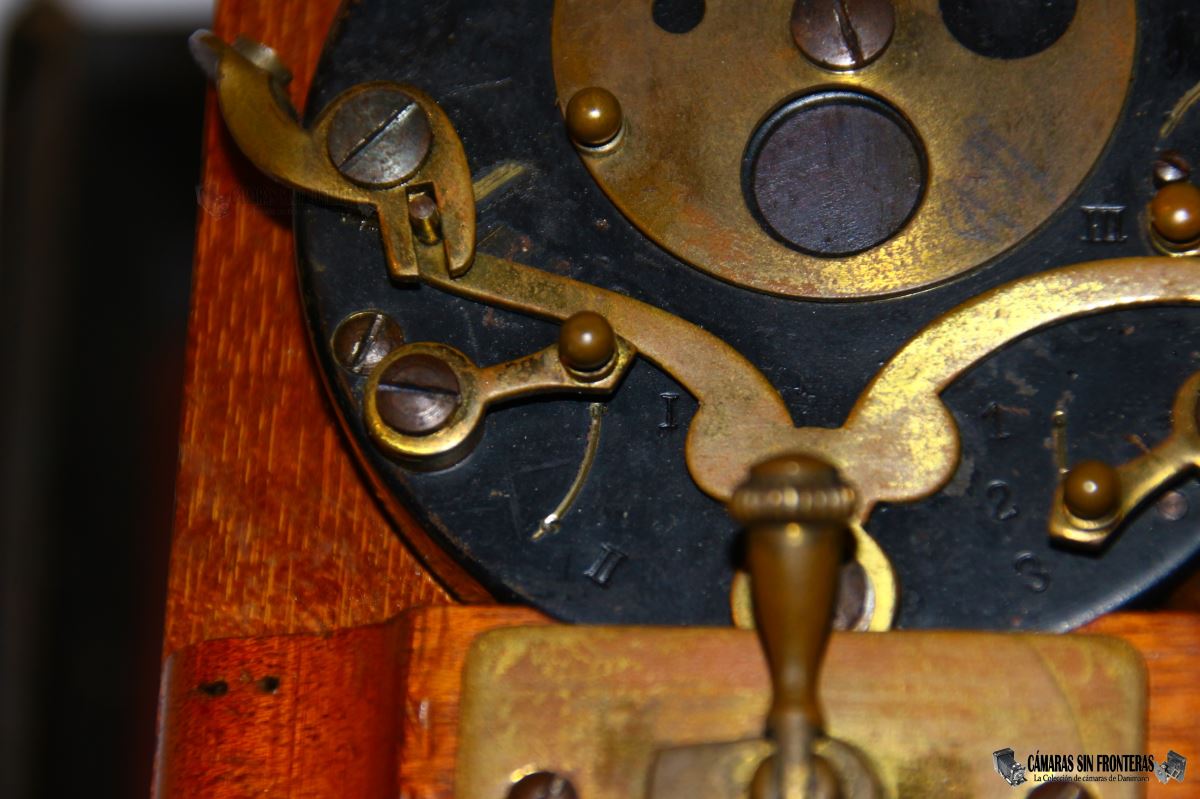

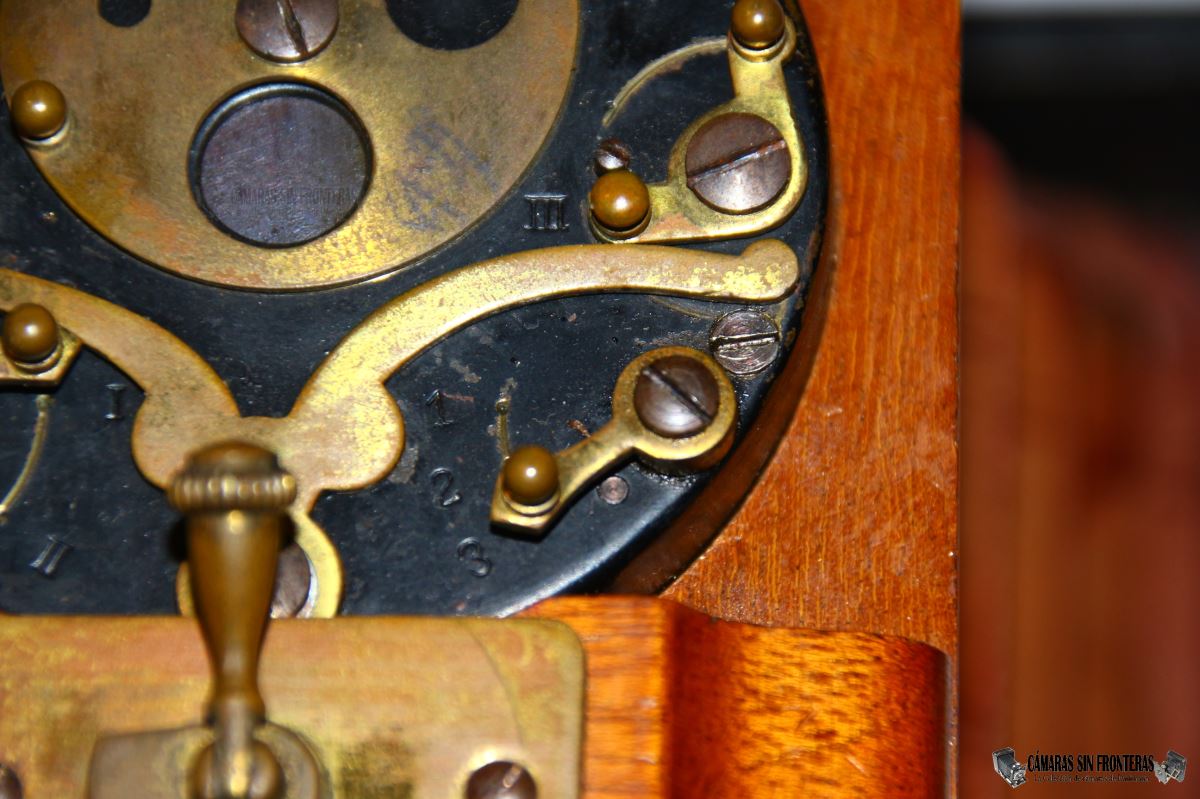

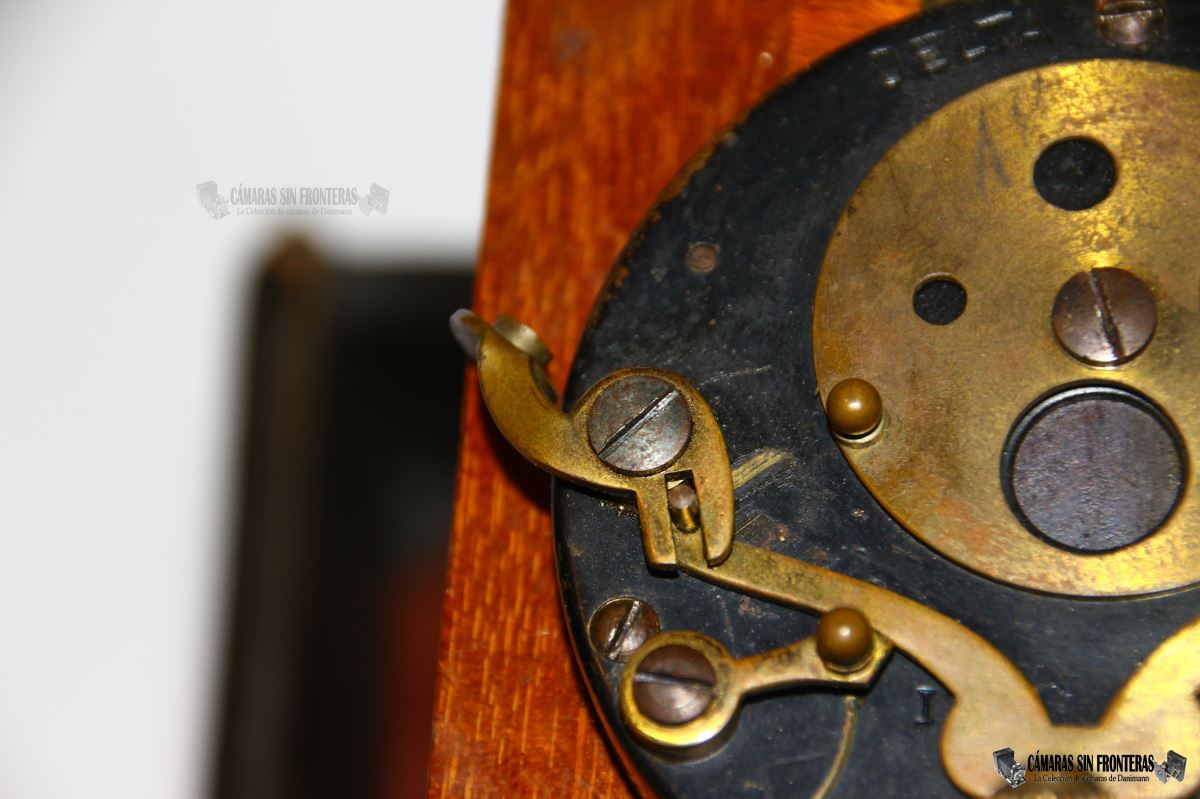

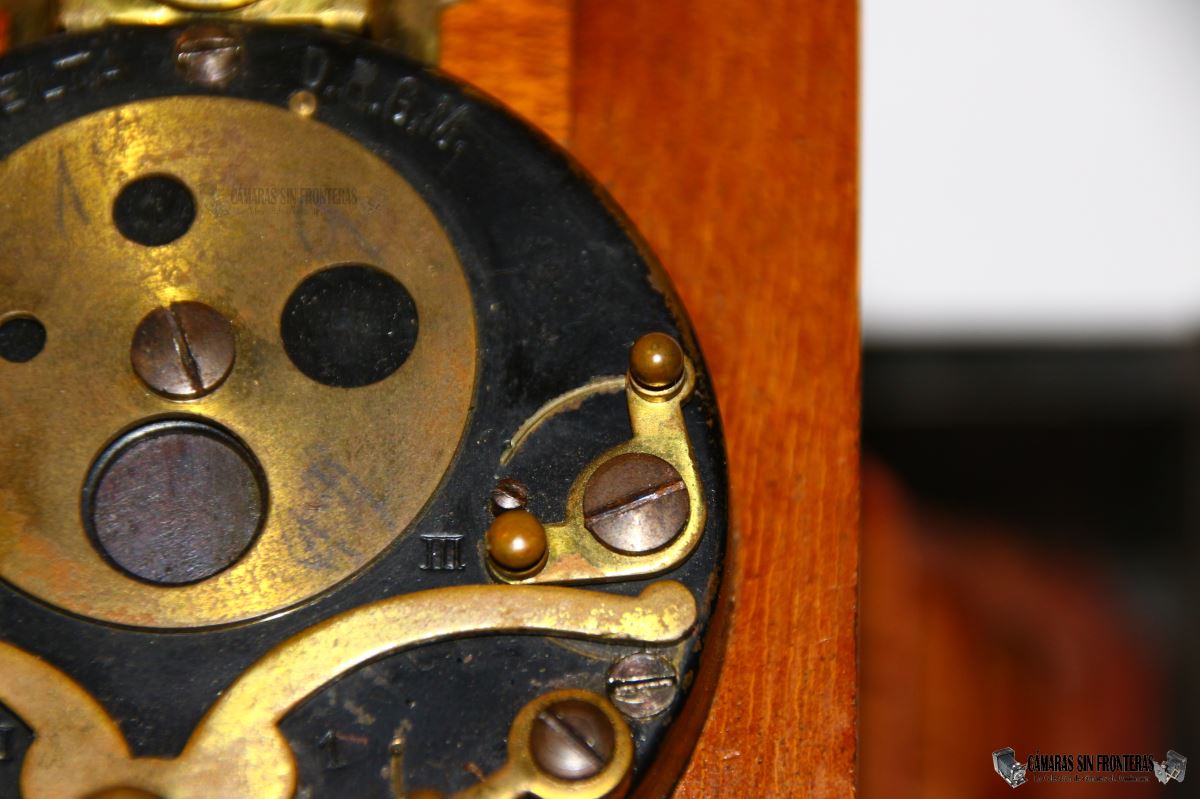

El obturador de mi Teddy contiene las marcas "Delta" y "DRGM" lo cual quiere decir que ya se le había concedido el modelo de utilización (patente de "bajo nivel") que lamentablemente es prácticamente imposible de encontrar ya que casi todas estas DRGM parece ser que s eperdieron en el transcurso de la II Guerra Mundial (no así las DRPs).
A continuación os muestro varios ejemplares que he encontrado por internet (usualmente en portales de venta, así que no haré referencia a su propietario) sin atender a su formato e intentaré colocarlas cronológicamente.
La datación por mi parte es totalmente estimativa y me baso en los números de serie (caso de conocerlos) y la posible evolución del obturador y los elementos integrados.

Foto Fecha estimada Características
~1895 - Obturador "Delta" DRGM.
- Obturador dorado.
- Obturador con palanca externa.
- Diafragma perforado dorado.

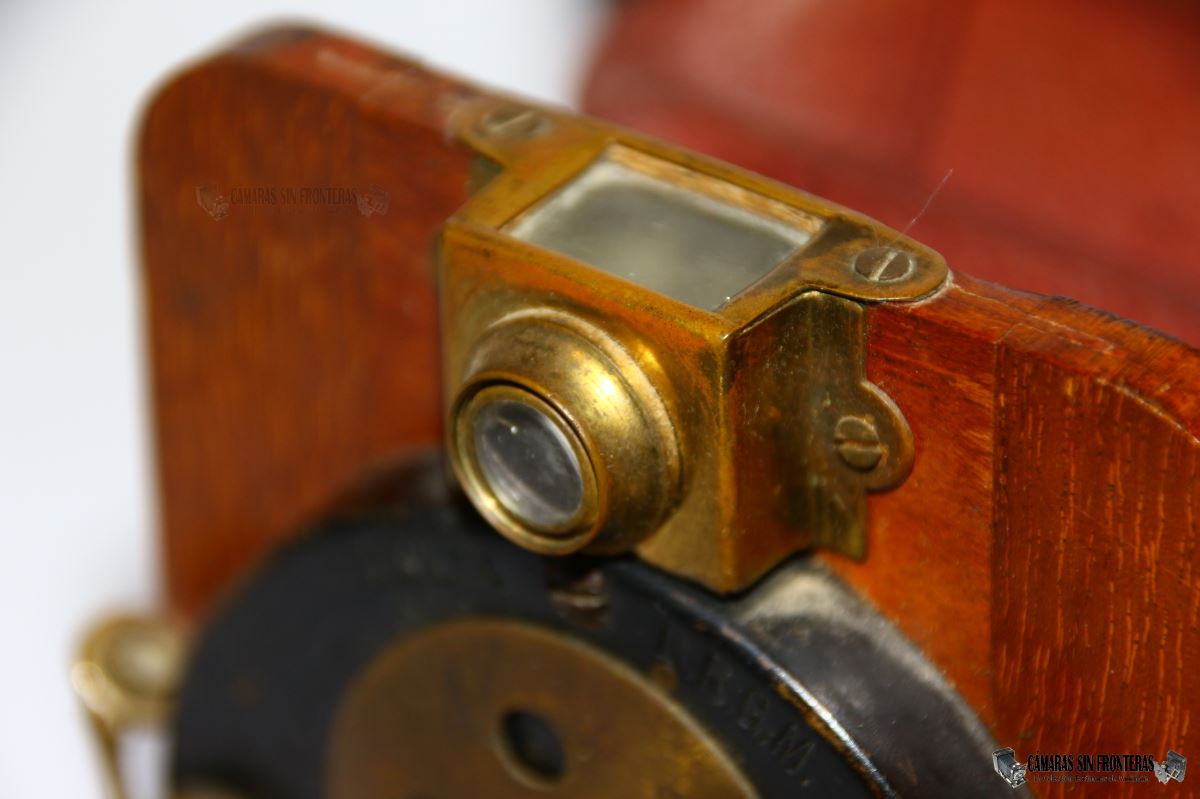

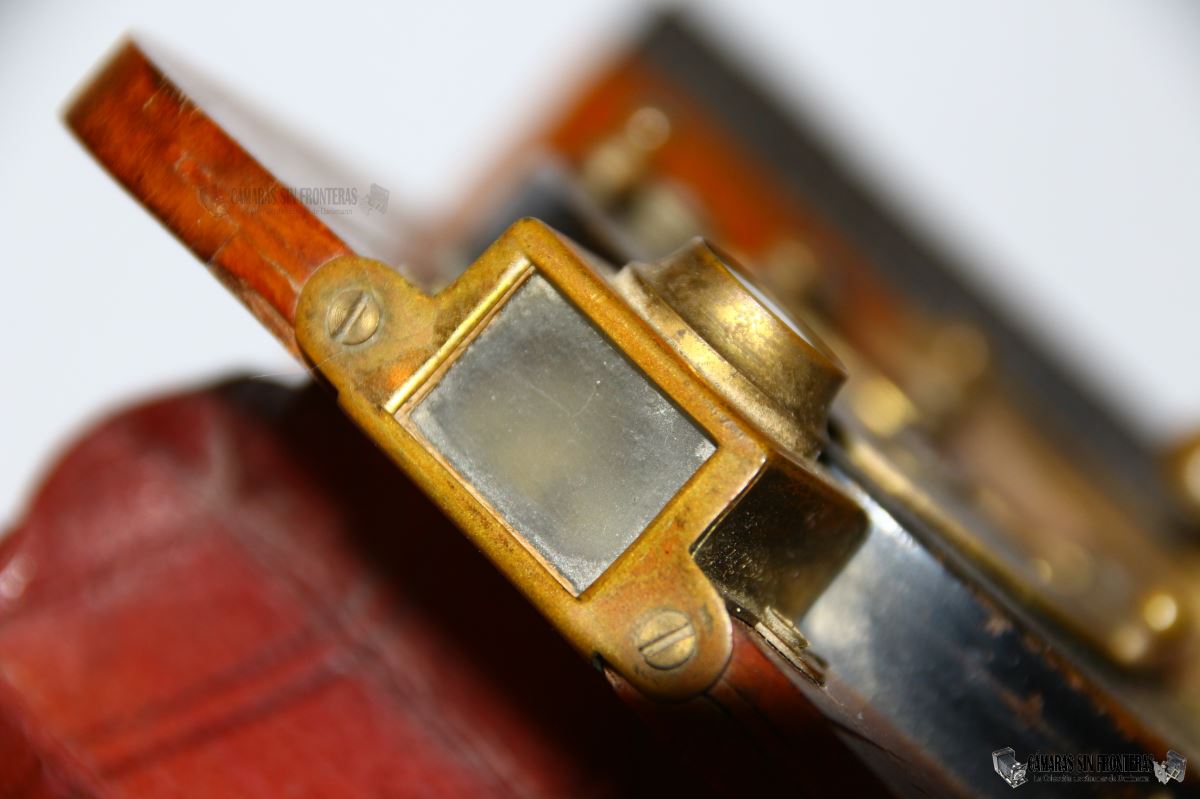

- Visor de cintura superior circular integrado en el estandarte.
- Sin chapa identificativa.
- Fuelle rojo.
- Número de serie 69680.
- Formato horizontal.
- Objetivo: Menisco acromático.

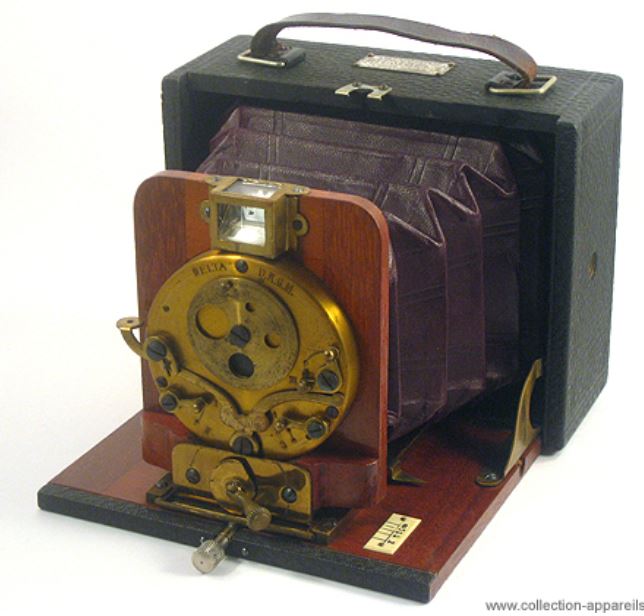

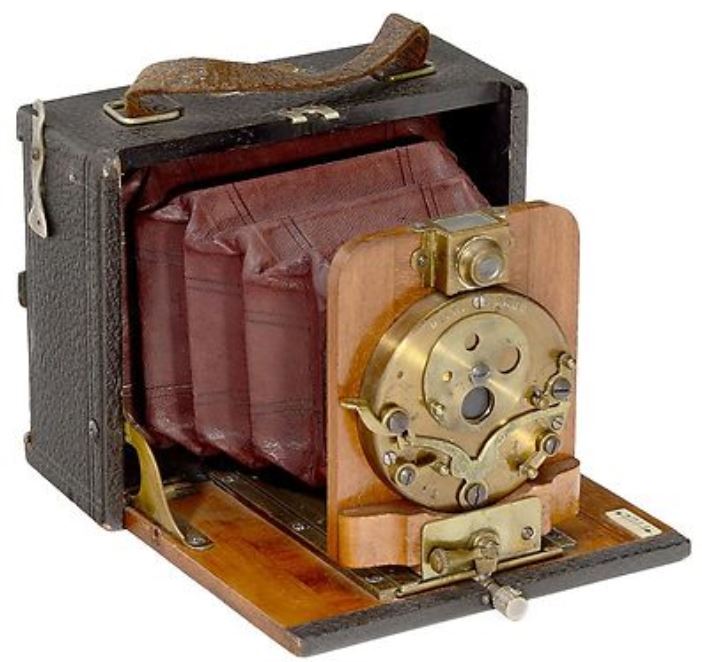

~1896 - Obturador "Delta" DRGM.
- Obturador dorado.
- Obturador con palanca externa.
- Diafragma perforado dorado.
- Visor de cintura superior dorado cuadrado integrado en el estandarte.
- Sin chapa identificativa.
- Fuelle rojo.
- Formato horizontal.
- Objetivo: Menisco acromático. (Gracias a Sylvain Halgand)

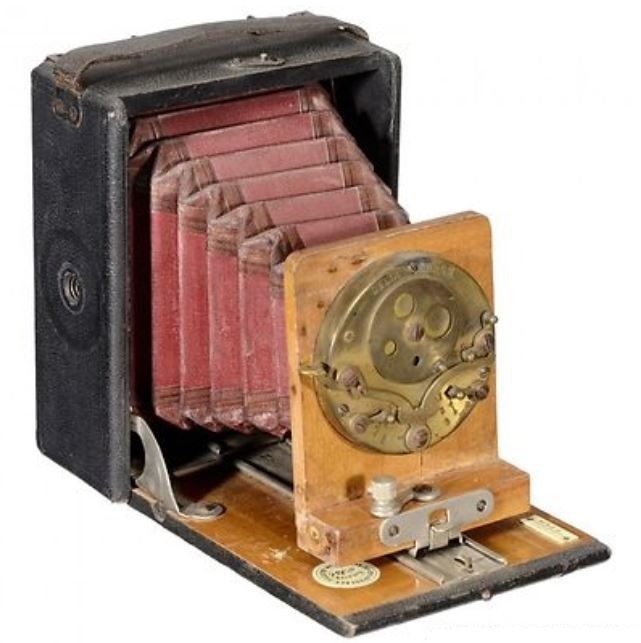

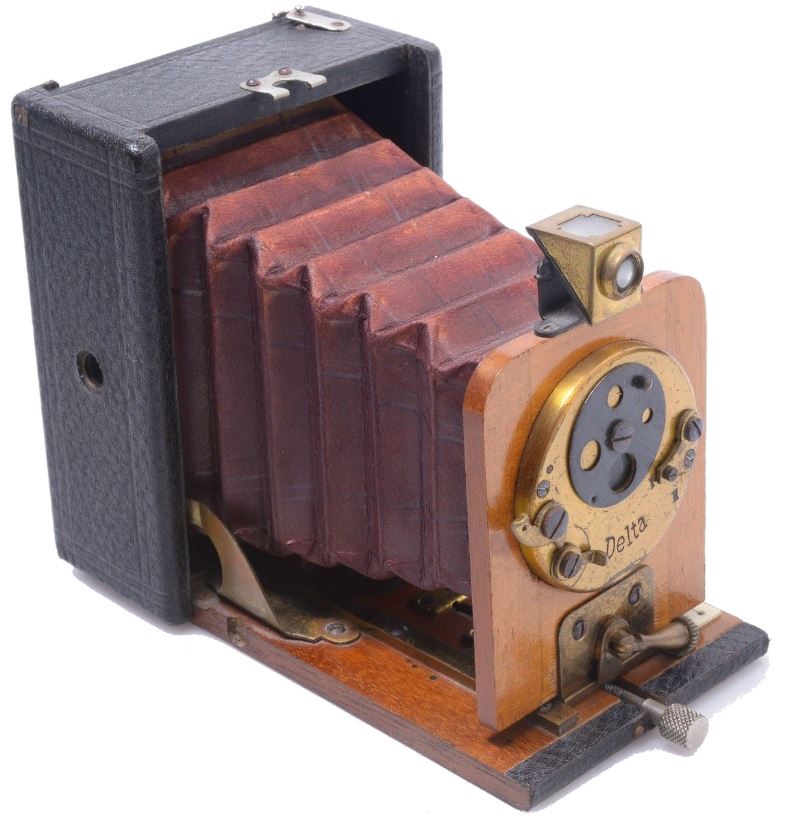

~1897 - Obturador "Delta" sin DRGM.
- Obturador dorado.
- Obturador sin palanca externa.
- Diafragma perforado negro.
- Visor de cintura superior circular fuera del estandarte.
- Sin chapa identificativa.
- Fuelle rojo.
- Número de serie 106904.
- Formato vertical.
- Objetivo: Menisco acromático.

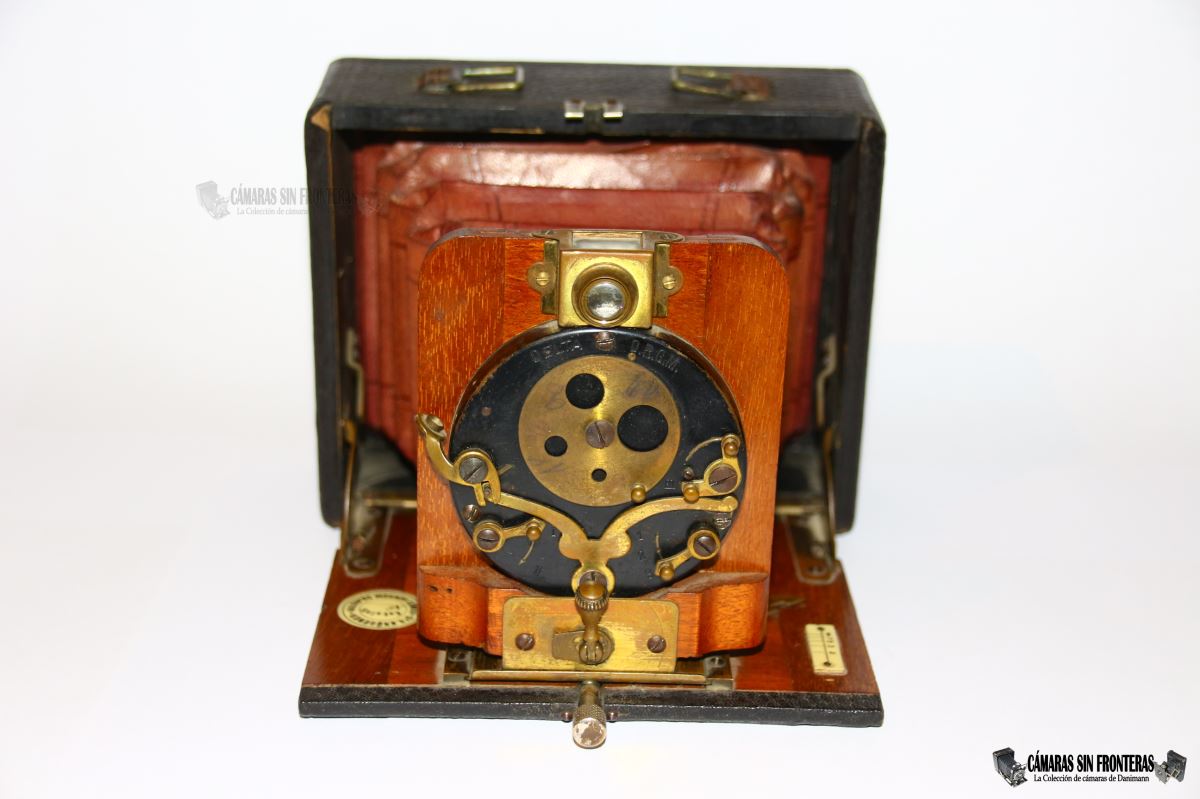

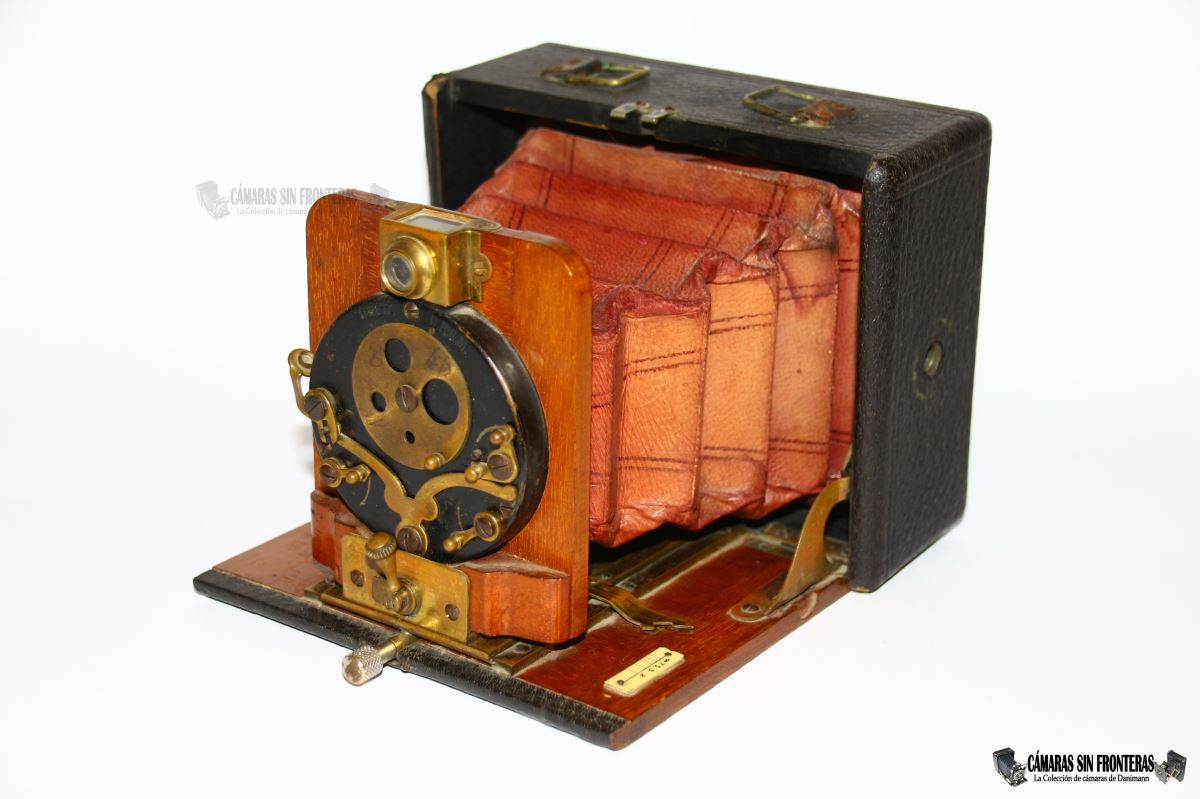

~1898 - Obturador "Delta" DRGM.
- Obturador negro.
- Obturador con palanca externa.
- Diafragma perforado dorado.
- Visor de cintura superior circular integrado en el estandarte.

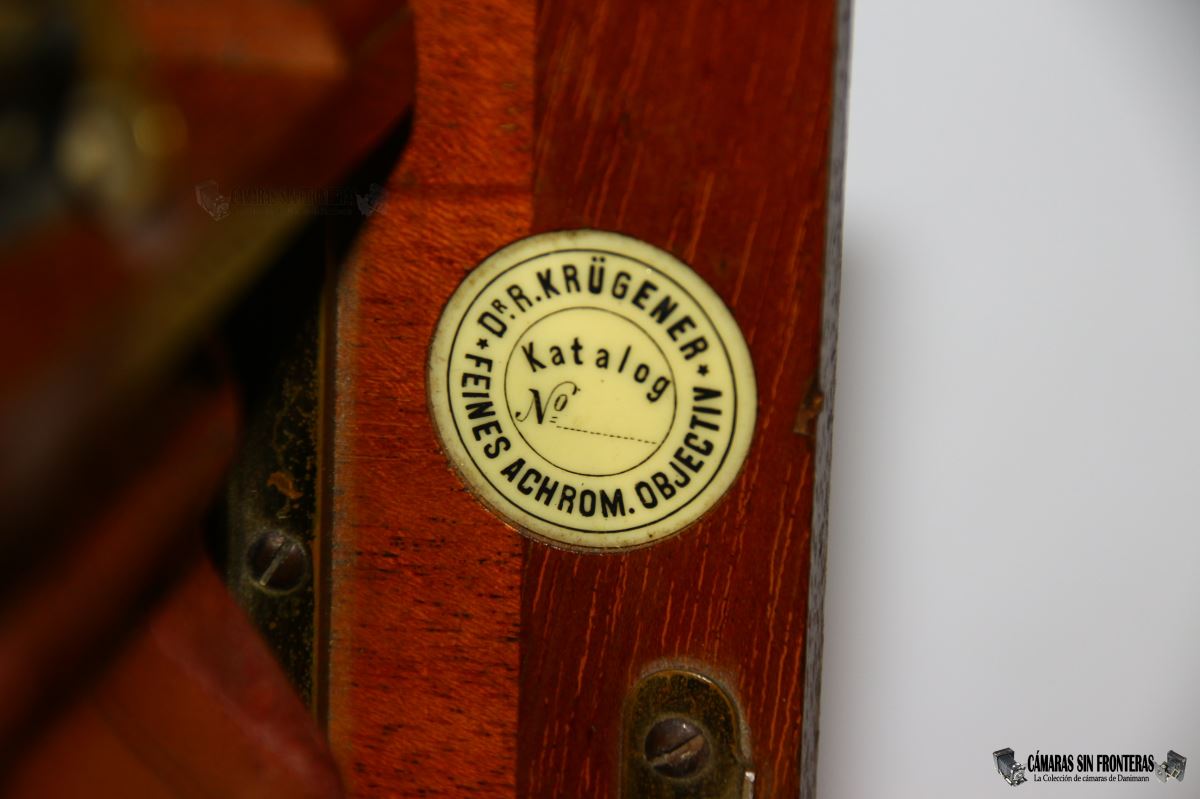

- Con chapa identificativa.
- Fuelle rojo.
- Número de serie 110794.
- Formato horizontal.
- Objetivo: Menisco acromático.
~1899 - Obturador "Delta" sin DRGM.
- Obturador negro.
- Obturador con palanca externa.
- Diafragma perforado dorado.
- Visor de cintura superior circular integrado en el estandarte.
- Con chapa identificativa?.
- Fuelle rojo.
- Formato horizontal.
- Objetivo: Aplanático. (Gracias a Sylvain Halgand)
~1900 - Obturador "Delta" sin DRGM.
- Obturador negro.
- Obturador con palanca externa.
- Diafragma integrado.
- Visor de cintura circular inferior de madera en base.
- Sin chapa identificativa.
- Fuelle rojo.
- Formato horizontal.
- Objetivo: Aplanático.
~1901 - Obturador sin marcas.
- Obturador negro.
- Obturador con palanca externa.
- Pistón extra de disparo pneumático.
- Diafragma perforado cromado.
- Visor de cintura circular inferior cromado en base.
- Con chapa identificativa.
- Fuelle rojo.
- Formato horizontal.
- Diferente enganche del cristal de enfoque.
- Objetivo: Menisco acromático. (Gracias a Sylvain Halgand)
~1902 - Obturador "Delta" DRGM.
- Obturador dorado.
- Obturador con palanca externa.
- Diafragma perforado dorado.
- Sin visor de cintura.
- Con chapa identificativa.
- Fuelle rojo.
- Distinto sistema de bloqueo/extracción del estandarte.
- Formato vertical.
- Objetivo: Menisco acromático. (Gracias a Sylvain Halgand)

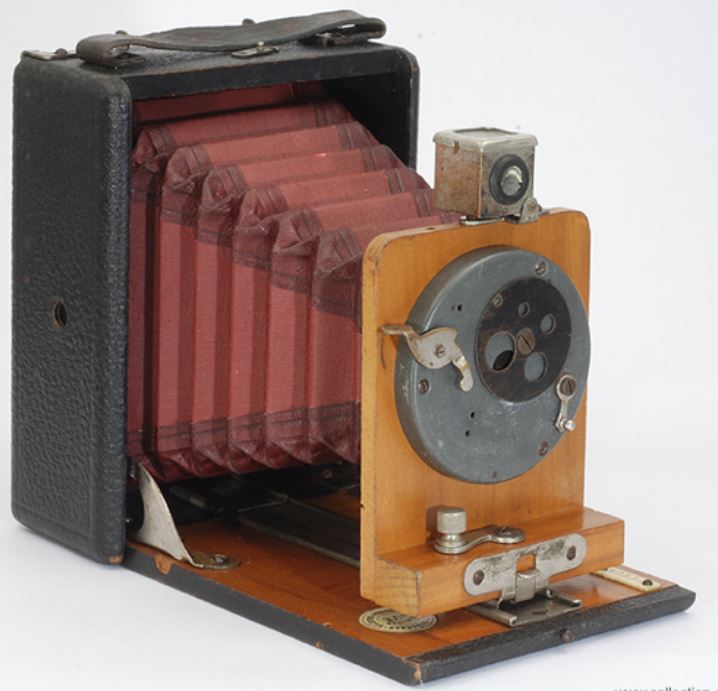

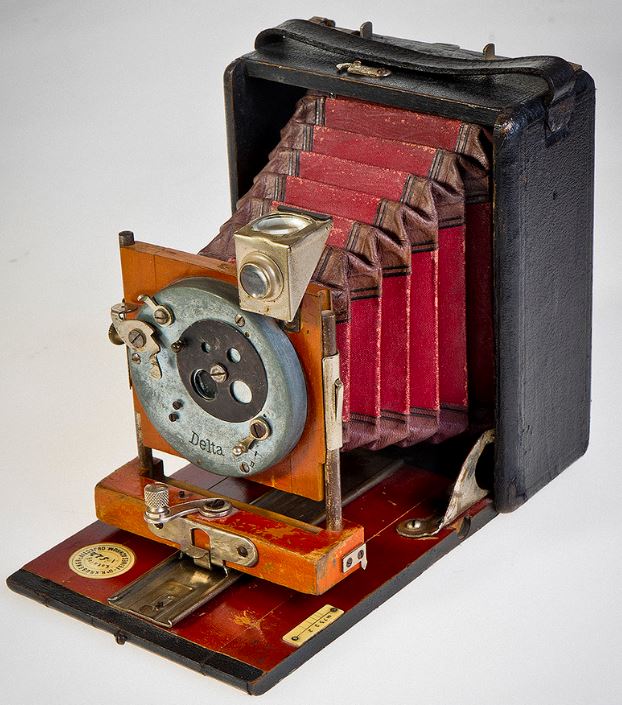

~1904 - Obturador "Delta" más simple sin DRGM.
- Obturador gris.
- Obturador sin palanca externa.
- Diafragma perforado negro.
- Visor de cintura superior cuadrado cromado fuera del estandarte.
- Con chapa identificativa.
- Fuelle rojo.
- Número de serie 133752.
- Formato vertical.
- Objetivo: Menisco acromático. (Gracias a Sylvain Halgand)

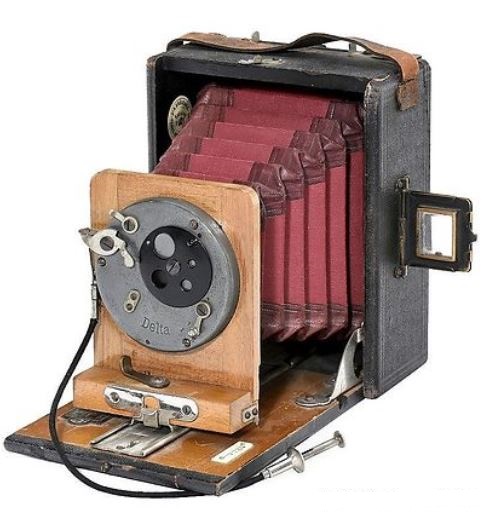

~1905 - Obturador "Delta" más simple sin DRGM.
- Obturador gris.
- Obturador sin palanca externa.
- Cable disparador "bowden" integrado.
- Diafragma perforado negro.
- Sin visor de cintura.
- Visor plegable.
- Con chapa identificativa.
- Fuelle rojo.
- Distinto sistema de extracción del estandarte.
- Formato vertical.
- Objetivo: Menisco acromático. (Gracias a Sylvain Halgand)
~1906 - Obturador "Delta" más simple sin DRGM.
- Obturador gris.
- Obturador sin palanca externa.
- Diafragma perforado negro.
- Visor de cintura cromado superior lateral.
- Con chapa identificativa.
- Fuelle rojo.
- Formato vertical.
- Estandarte ajustable en altura.
- Objetivo: Menisco acromático.

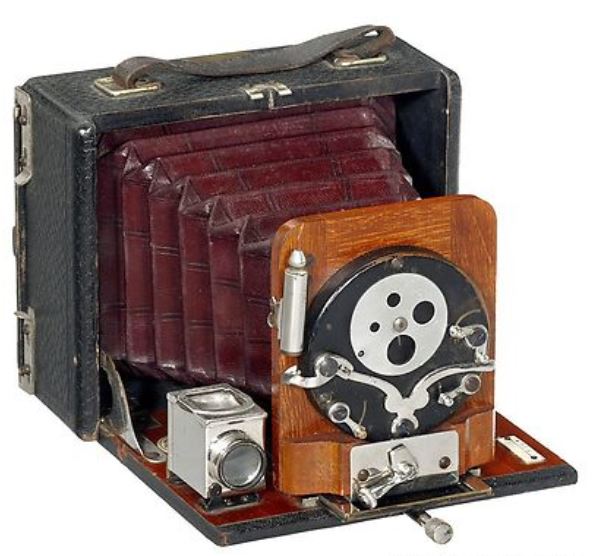

~1907-1909 - Nuevo modelo con estandarte metálico ajustable en altura.
- Obturador "Delta" más simple sin DRGM.
- Obturador negro.
- Obturador sin palanca externa.
- Diafragma perforado cromado.
- Visor de cintura cromado superior lateral.
- Con chapa identificativa?.
- Fuelle rojo?.
- Distinto sistema de extracción del estandarte.
- Formato vertical.
- Objetivo: Menisco acromático.

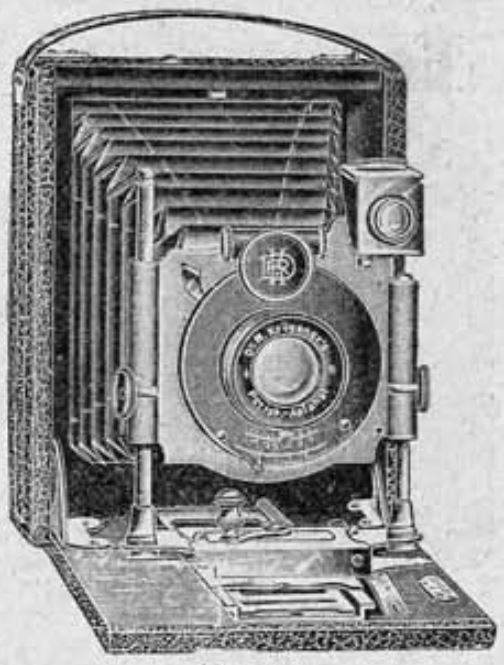

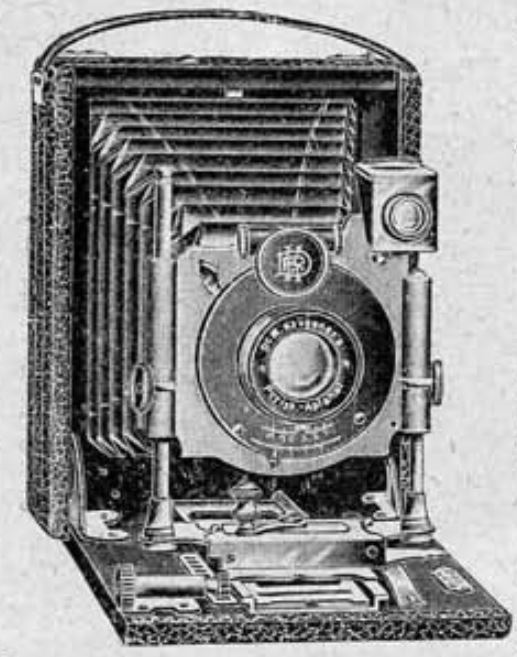

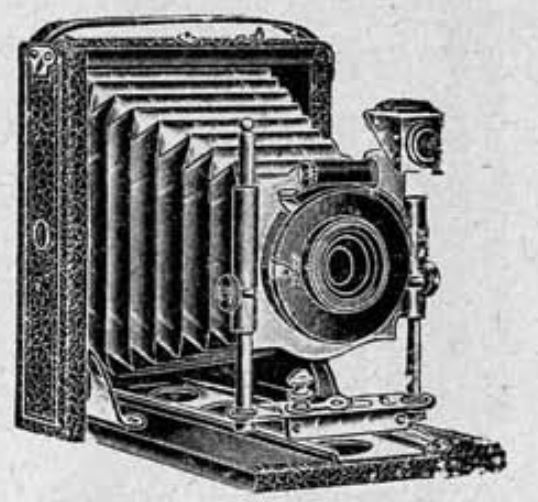

1908-1909 - Nuevo modelo con estandarte metálico ajustable en altura.
- Nuevo obturador Krügener.
- Diafragma perforado (4 posiciones) integrado.
- Visor de cintura cromado superior lateral.
- Con chapa identificativa?.
- Fuelle rojo?.
- Formato vertical.
- Objetivo: Menisco acromático (modelos 521 & 522).
1908-1909 - Nuevo modelo con estandarte metálico ajustable en altura.
- Nuevo obturador Krügener.
- Diafragma perforado (4 posiciones) integrado.
- Visor de cintura cromado superior lateral.
- Con chapa identificativa?.
- Fuelle rojo?.
- Formato vertical.
- Objetivo: Periskop-Aplanat (modelo 550).
1908-1909 - Nuevo modelo con estandarte metálico ajustable en altura.
- Nuevo obturador Krügener.
- Diafragma perforado (4 posiciones) integrado.
- Visor de cintura cromado superior lateral.
- Doble extensión de fuelle (modelos 561-563).
- Con chapa identificativa?.
- Fuelle rojo?.
- Formato vertical.
- Objetivo: Periskop-, Rapid- o Extra Rapid-Aplanat .

Ojo que no garantizo haber acertado en todos los años y es muy posible que muchas de esas cámaras convivieran. La finalidad de la tabla es que pudiérais ver la evolución de este aparato y/o sus posibles variaciones hasta donde yo las conozco.

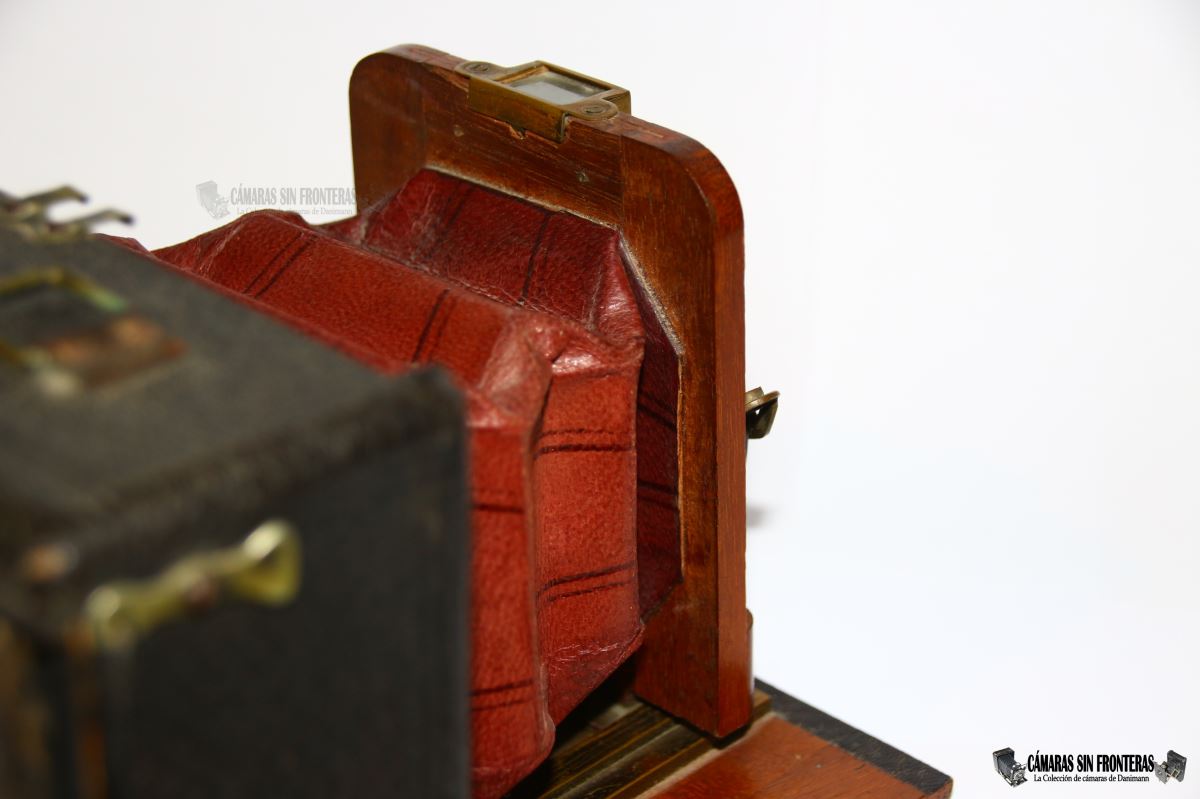

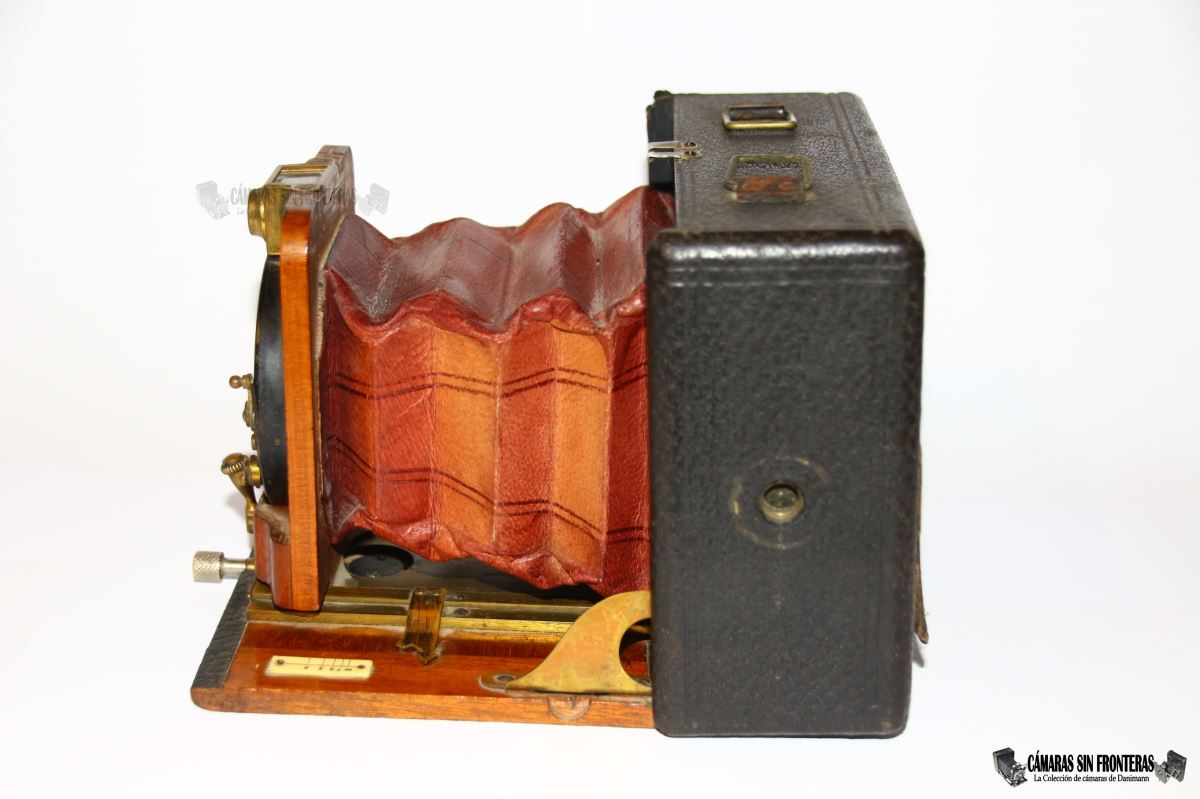

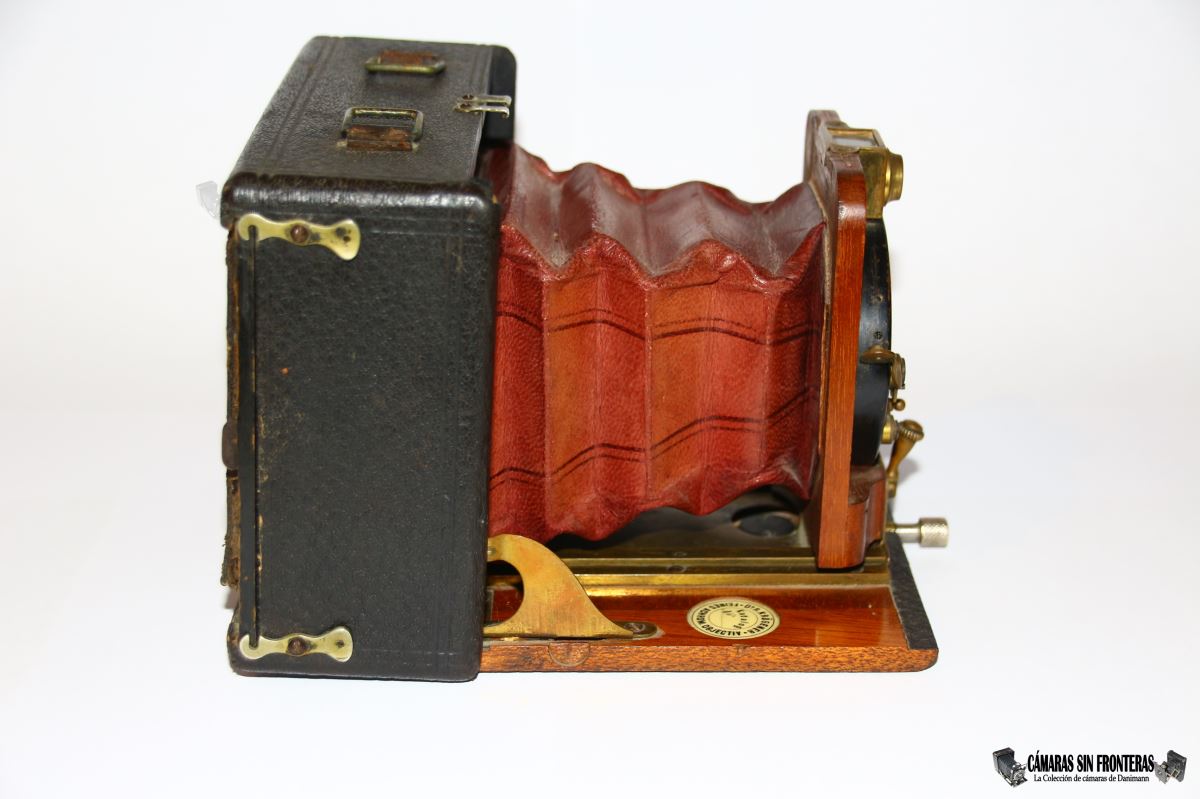

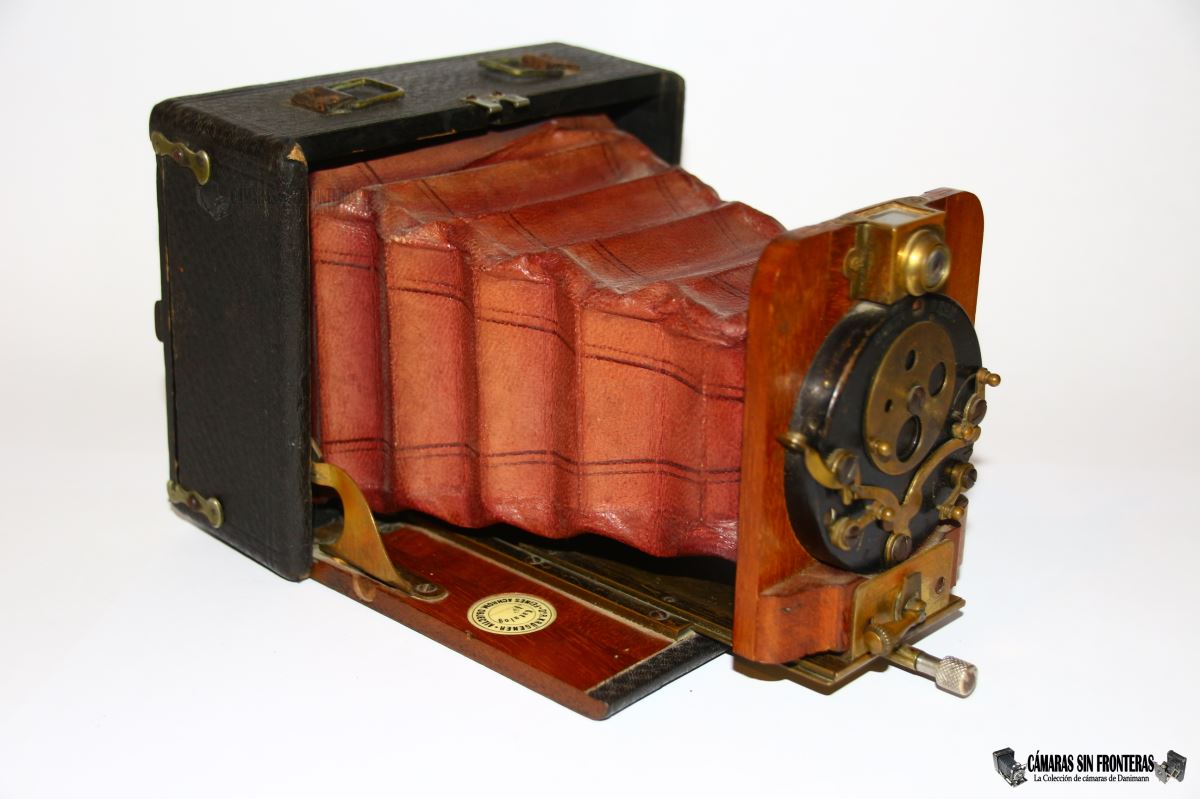

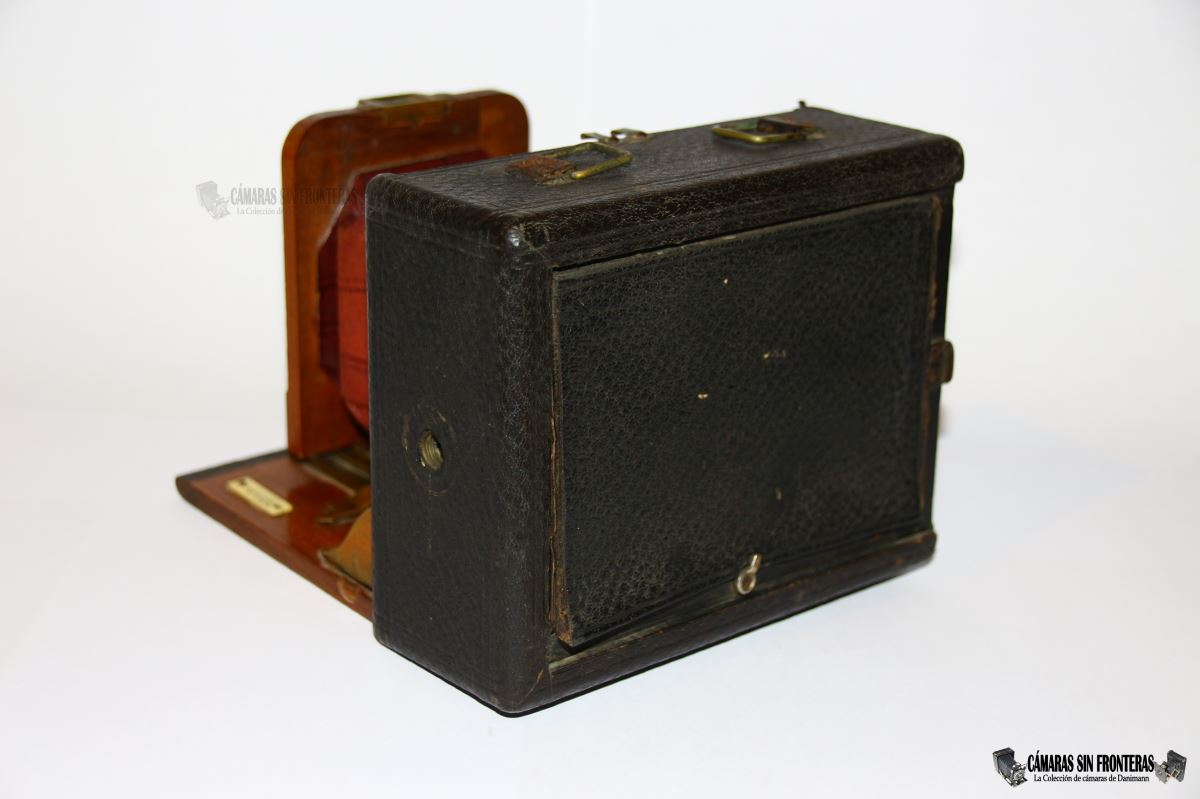

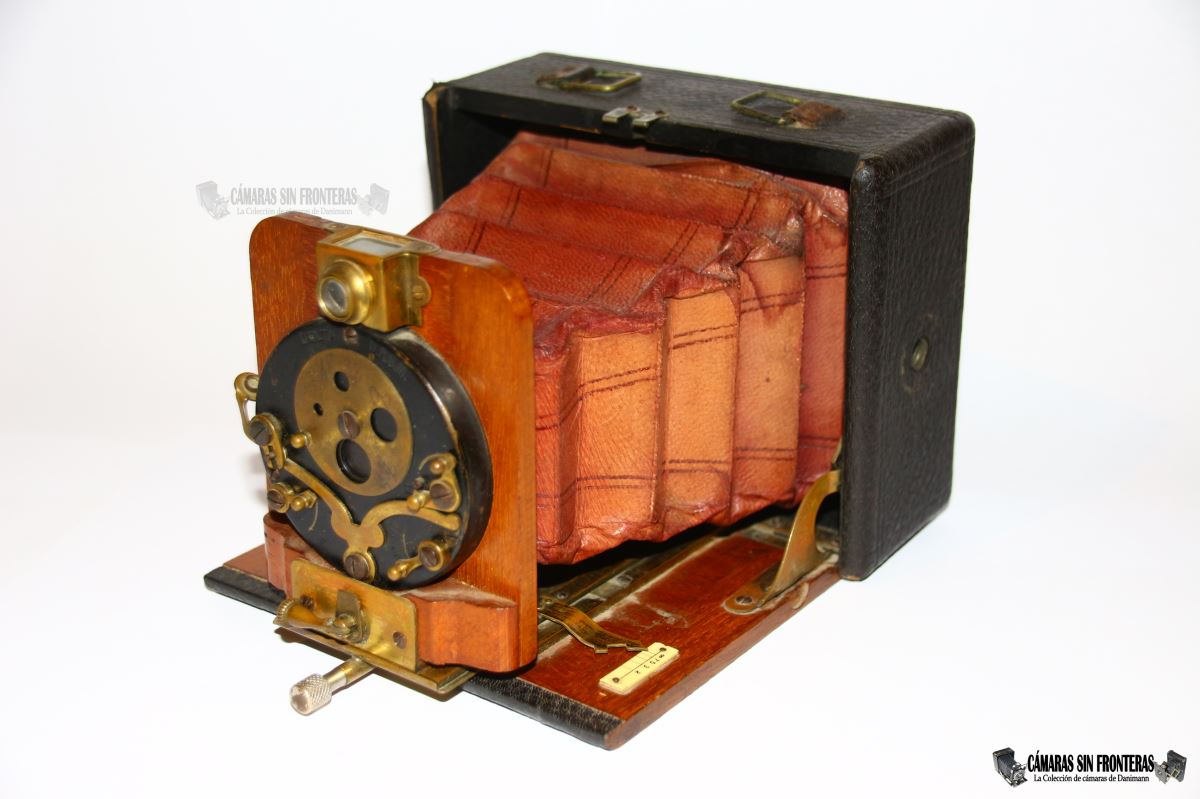

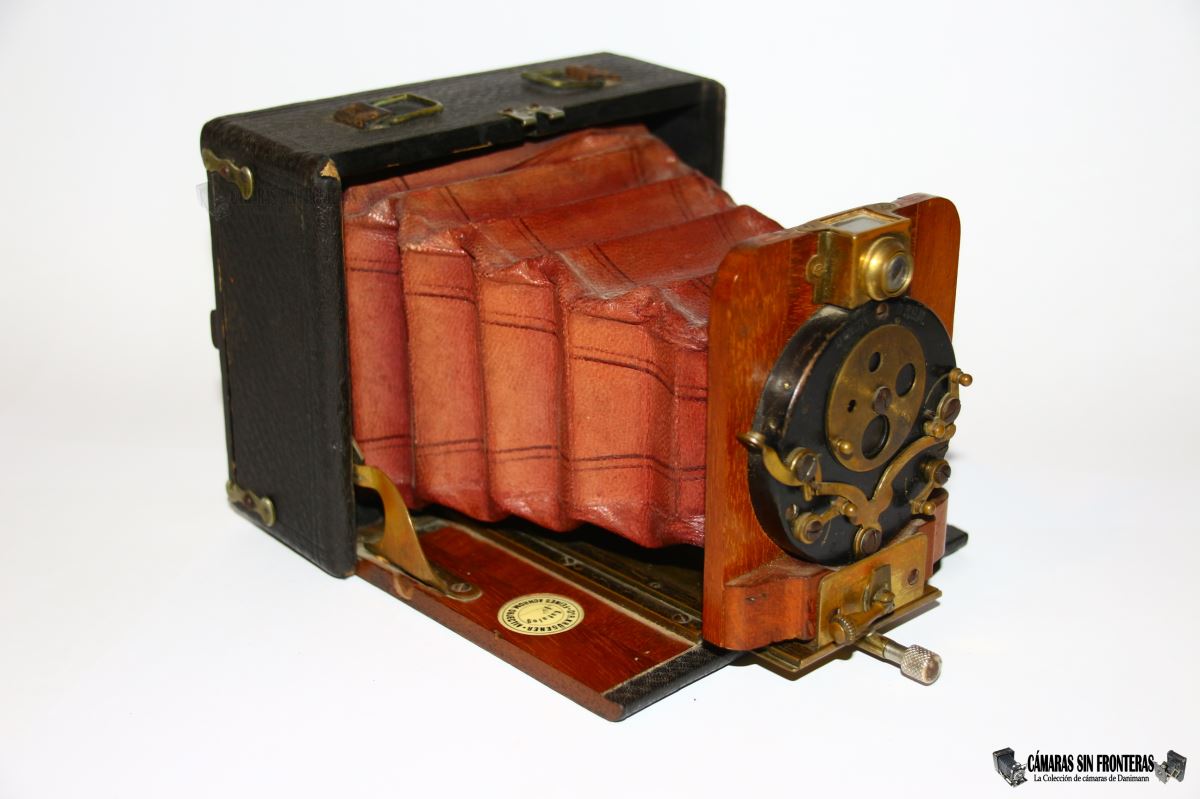

Ya os he comentado lo asombrosamente ligera que es la cámara, fabricada principalmente en madera barnizada y forrada con lo que parece cuero genuino y con fuelle rojo del mismo material (los modelos más económicos de 1908 tendrían forro sintético y fuelle de calicó). Tan solo algunos elementos imprescindibles están fabricados en metal, que mayoritariamente suelen ser de latón.

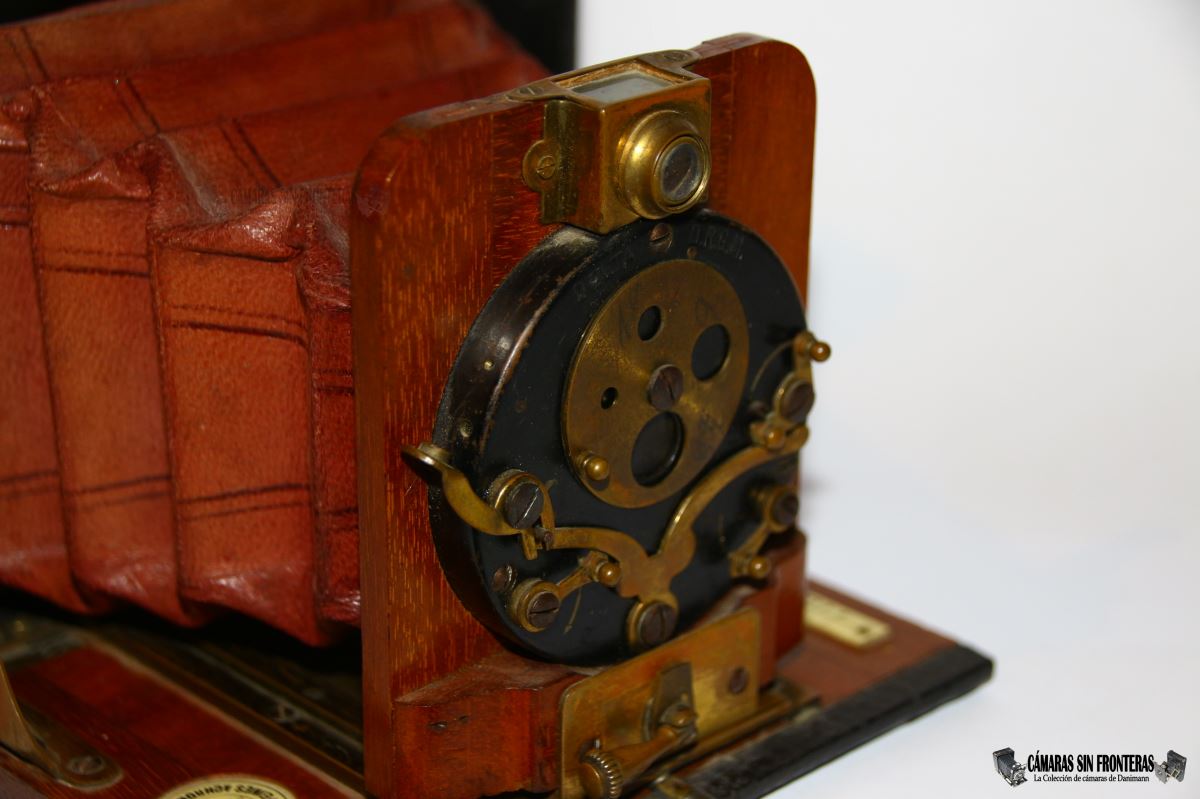

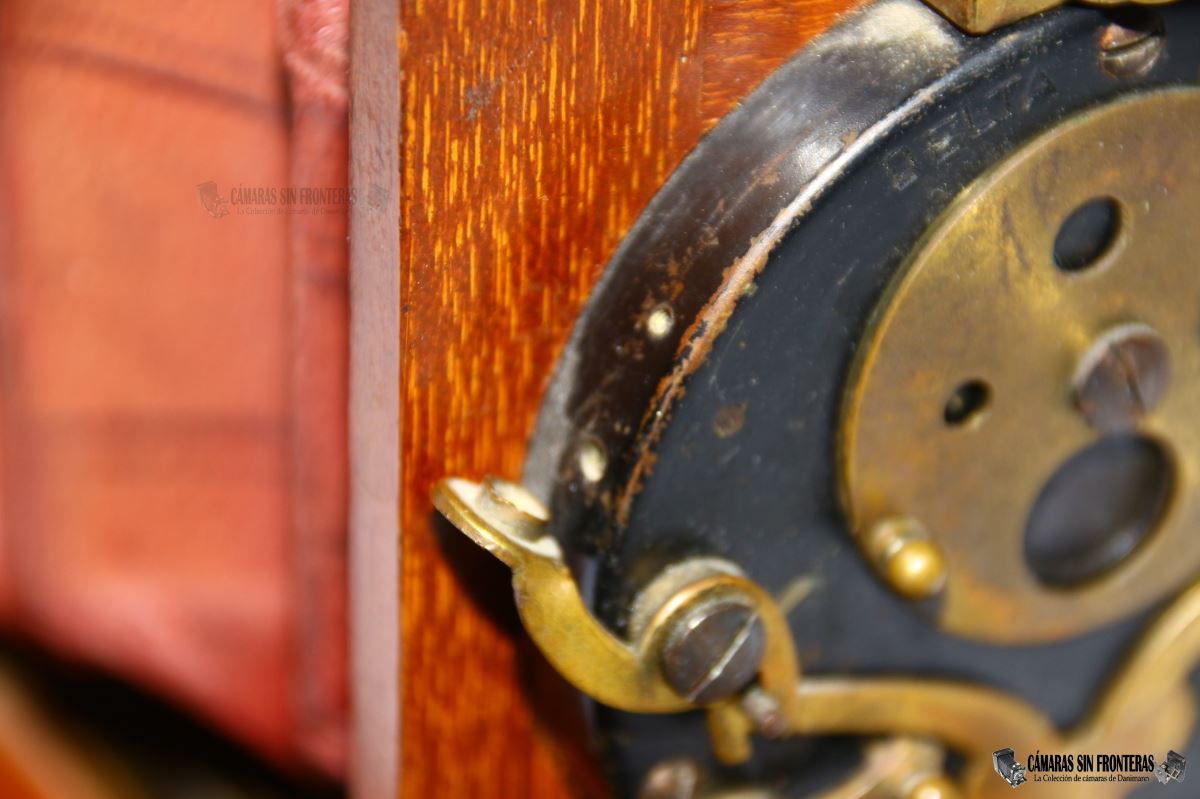

Como objetivo los primero ejemplares equipaban un simple menisco acromático con una potencia seguramente no superior a 1:11 aunque ya algunas variantes se montaban con aplanáticos 1:8, lo cual forzaba a incluir el diafragma rotativo perforado dentro del obturador pare evitar su colisión con el elemento óptico delantero.

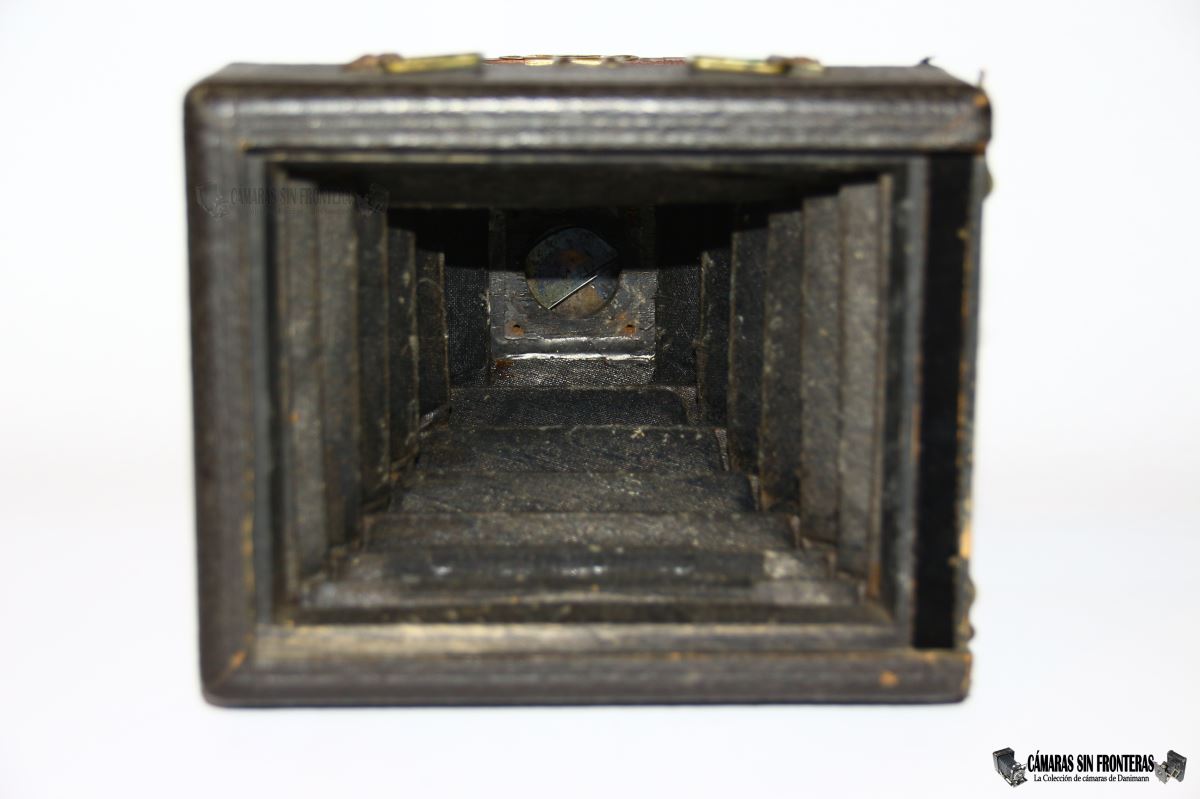

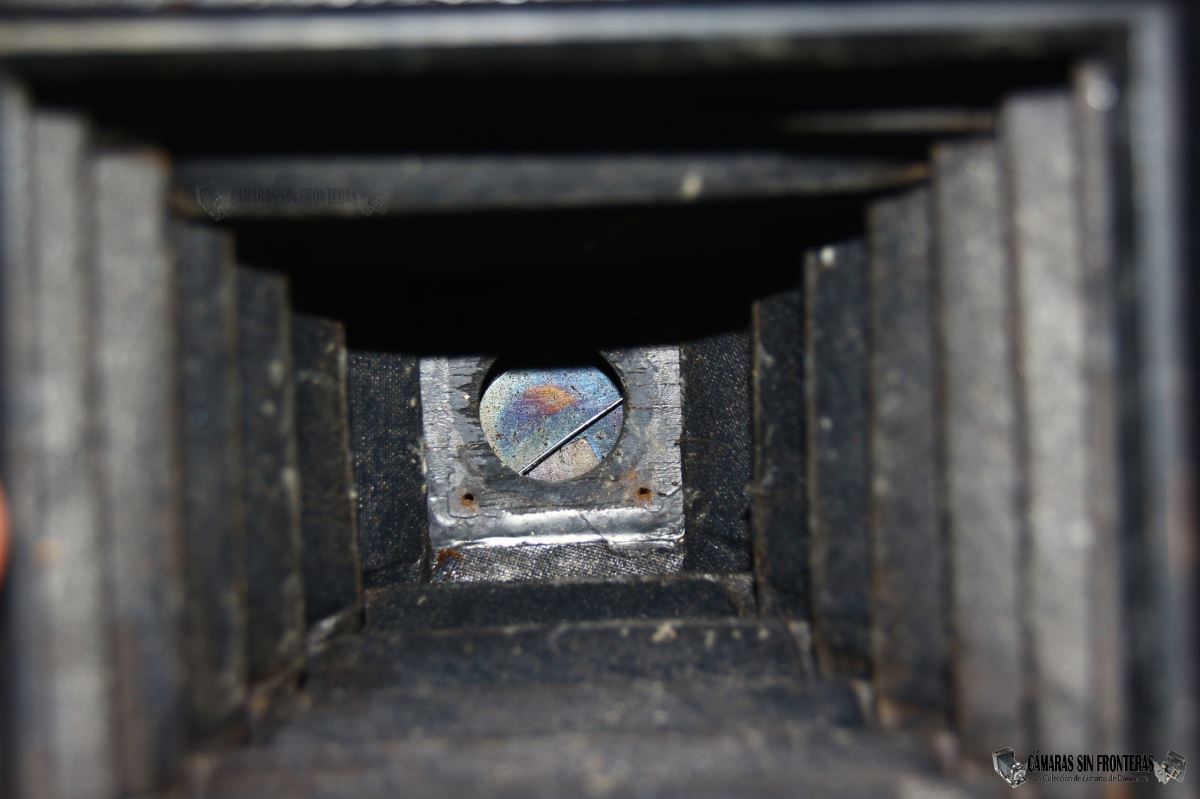

En el caso del menisco, este siempre vendrá en la parte trasera del objetivo, atornillado desde atrás al estandarte. Lamentablemente mi ejemplar perdió este menisco aunque sería en teoría fácilmente reemplazable por un objetivo equivalente de otro aparato contemporáneo siempre y cuando estuviera calculado para la misma longitud focal. En este caso las candidatas serían alguna Magazinekamera o incluso alguna cámara de cajón y rollo de gran formato.

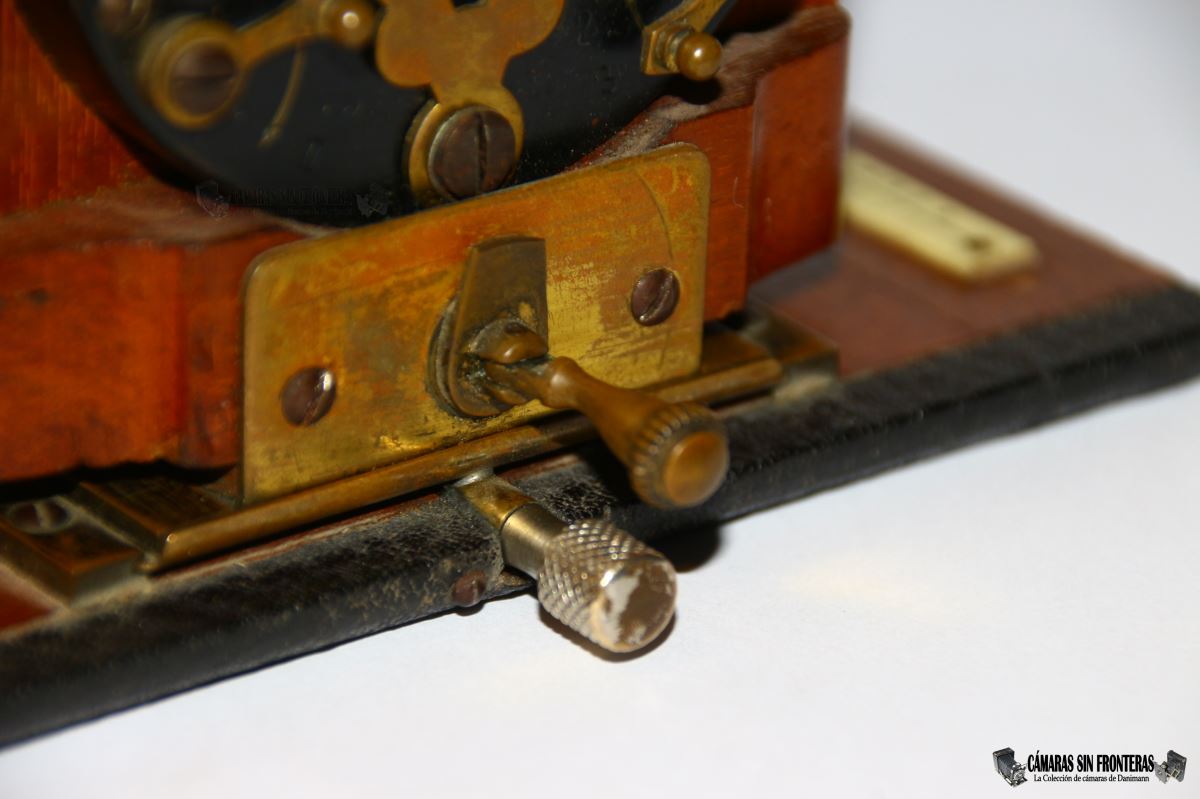

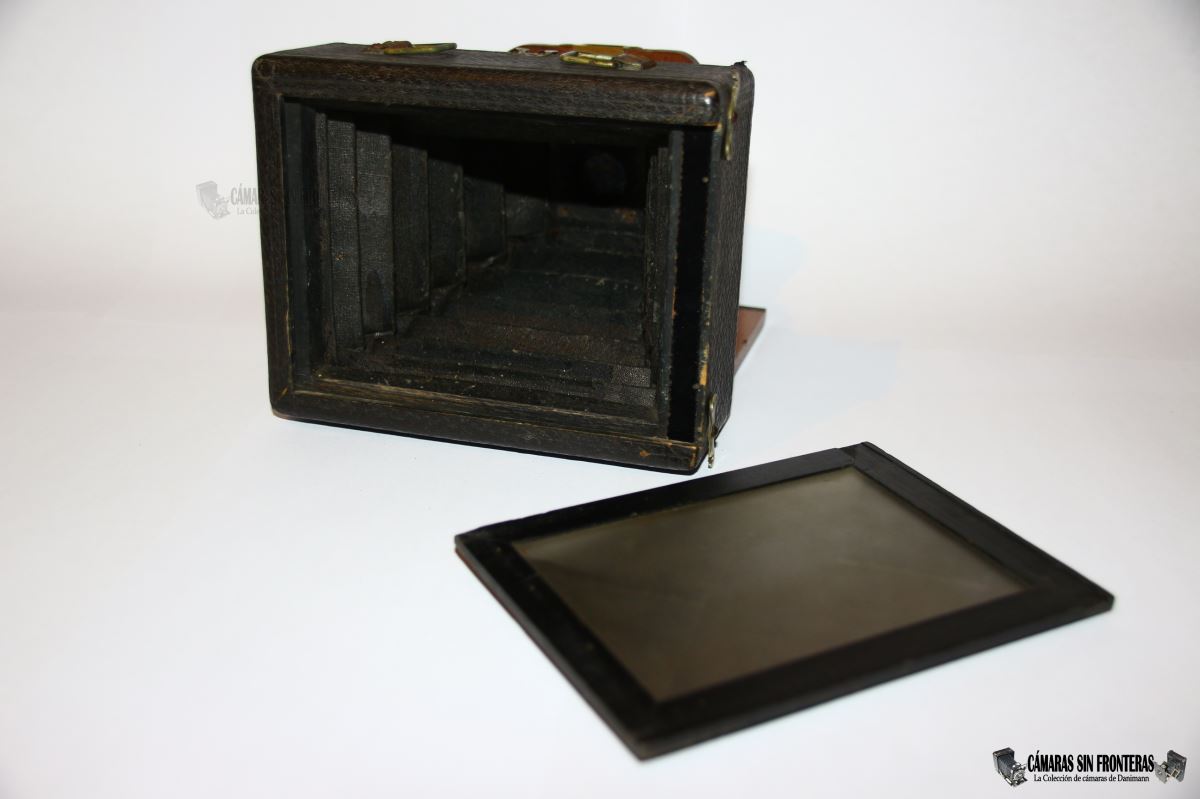

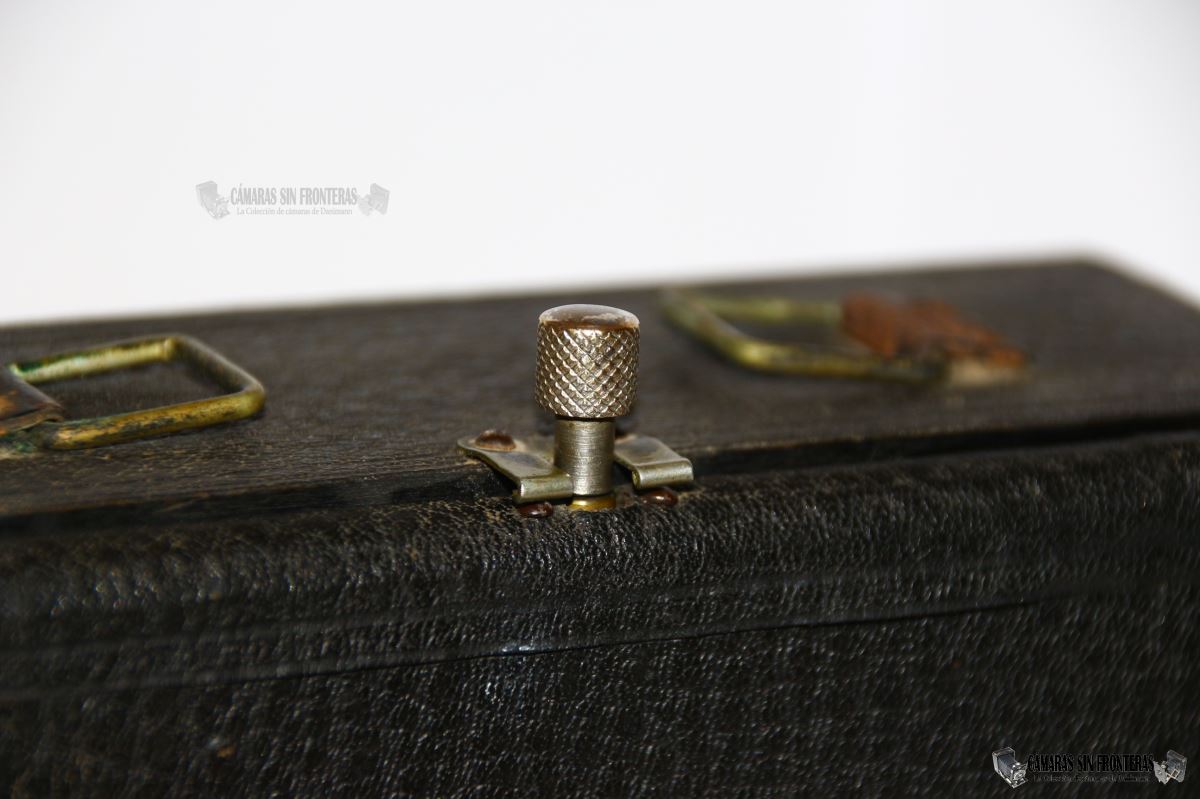

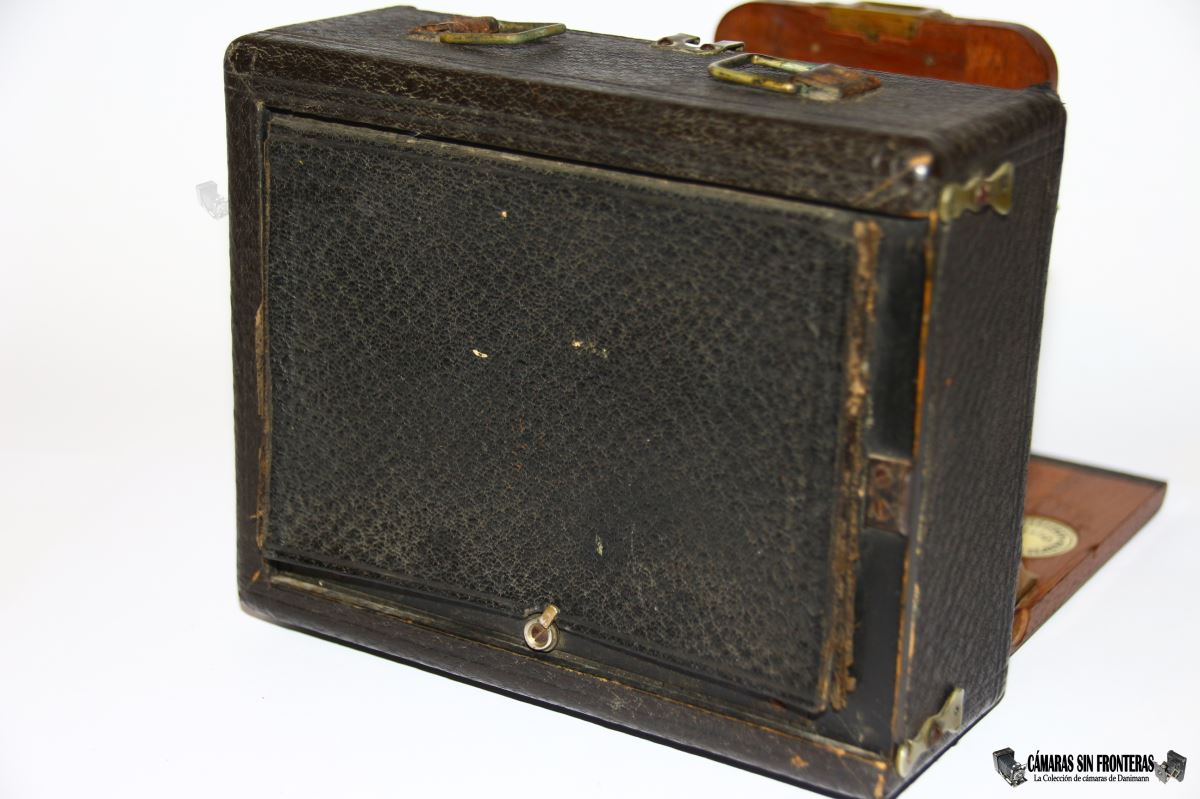

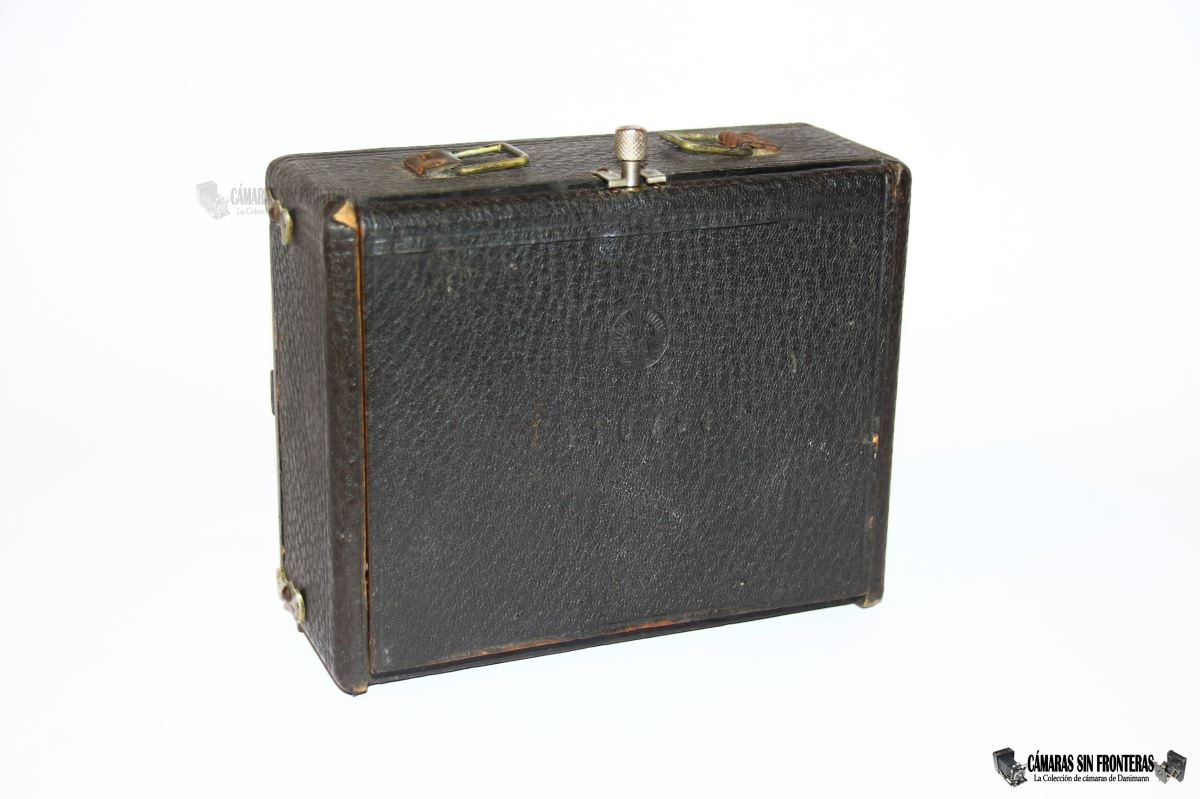

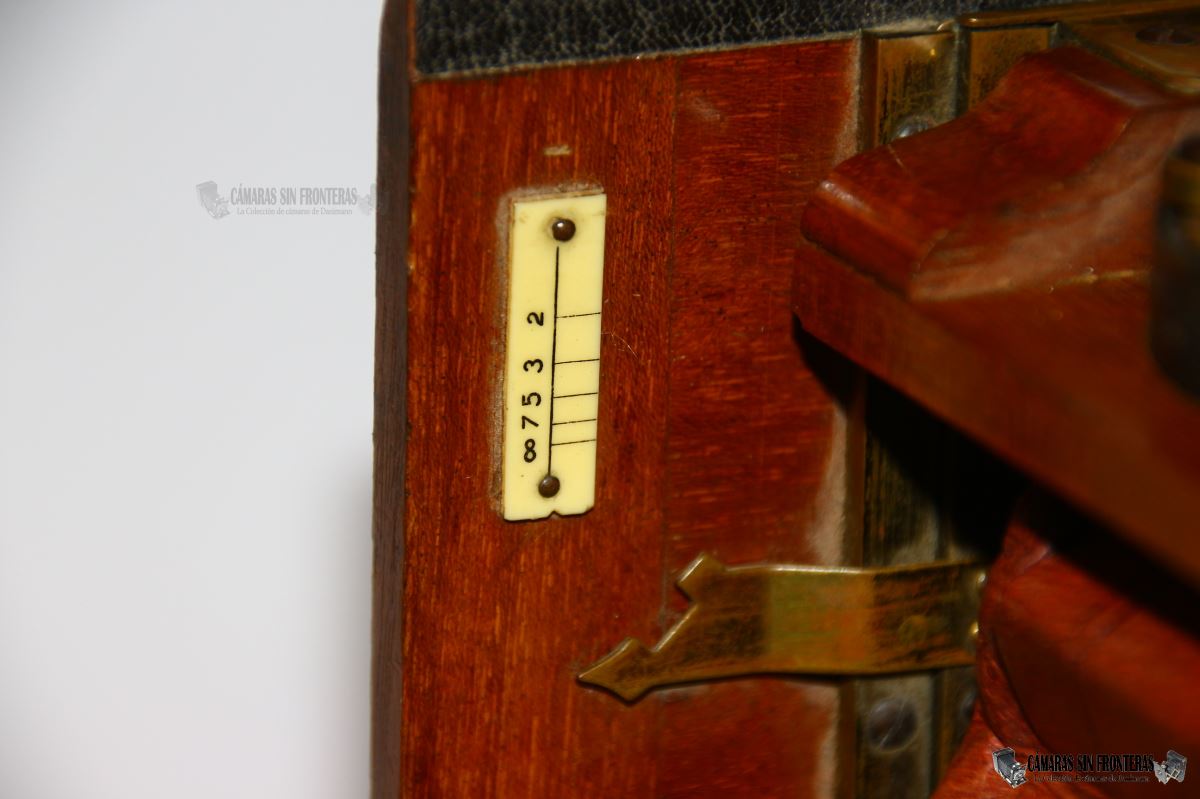

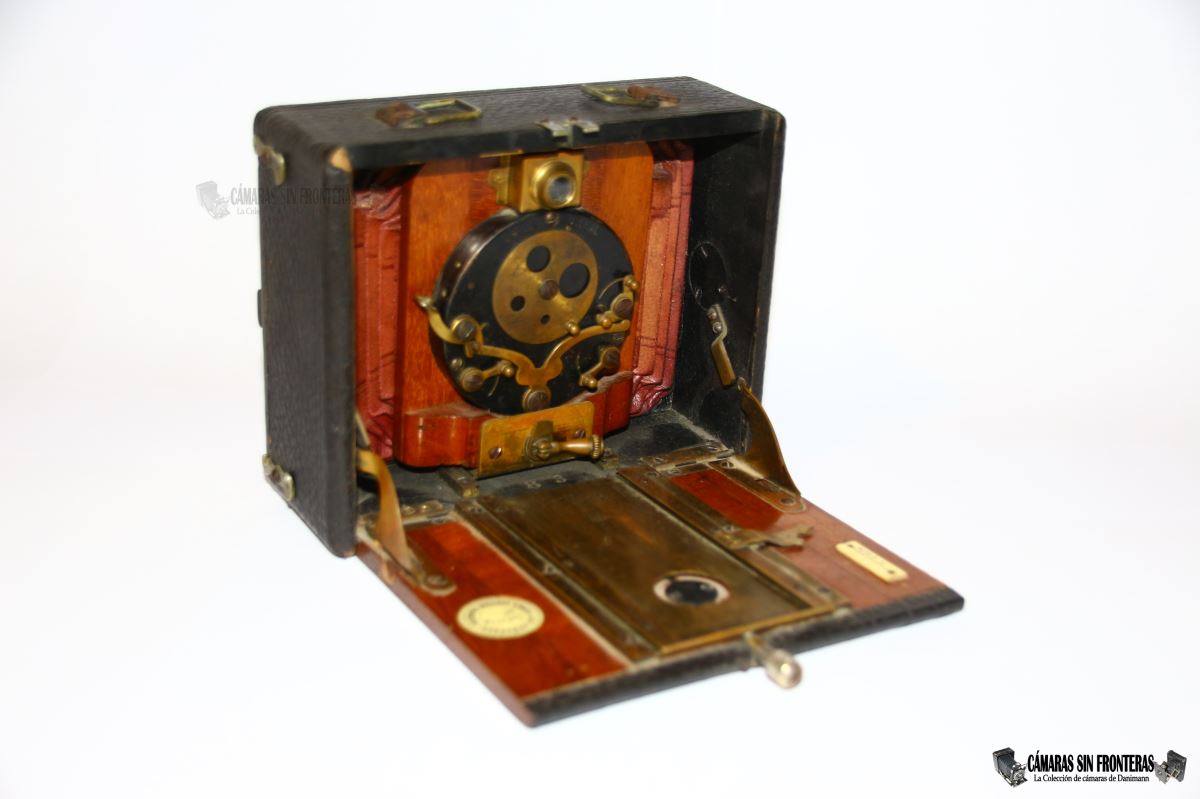

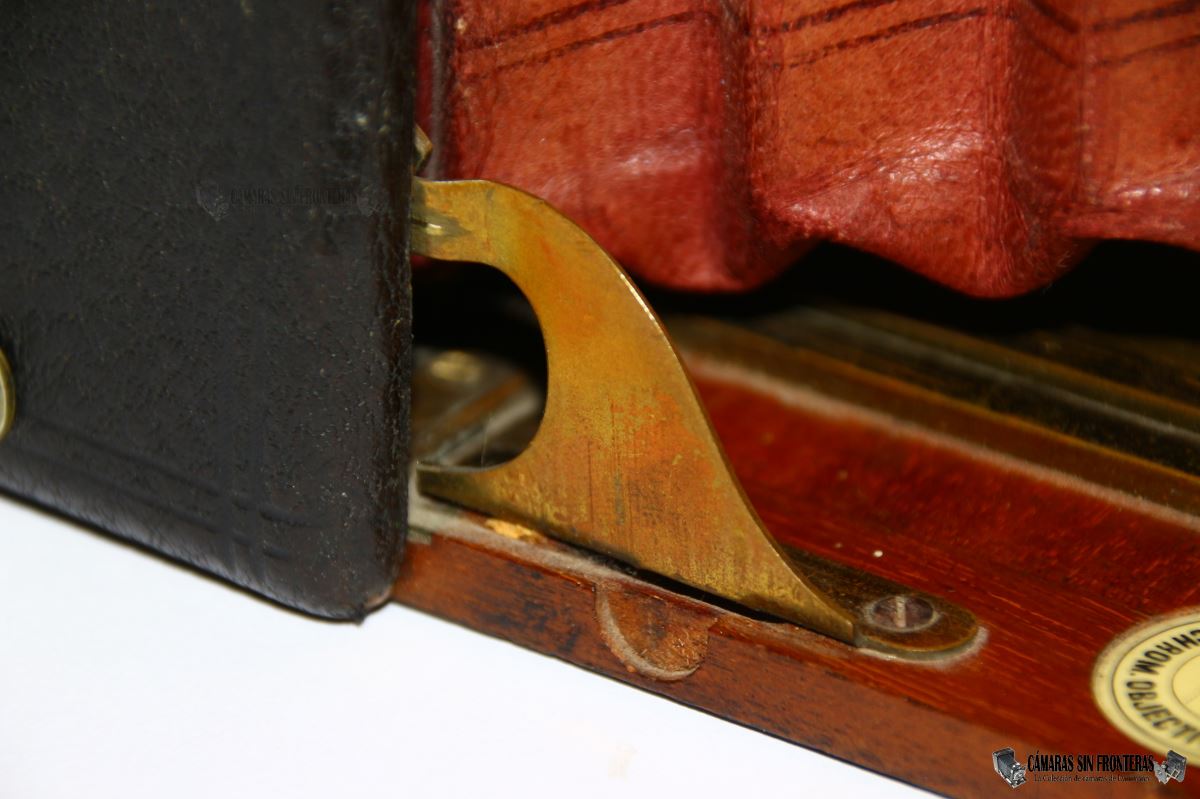

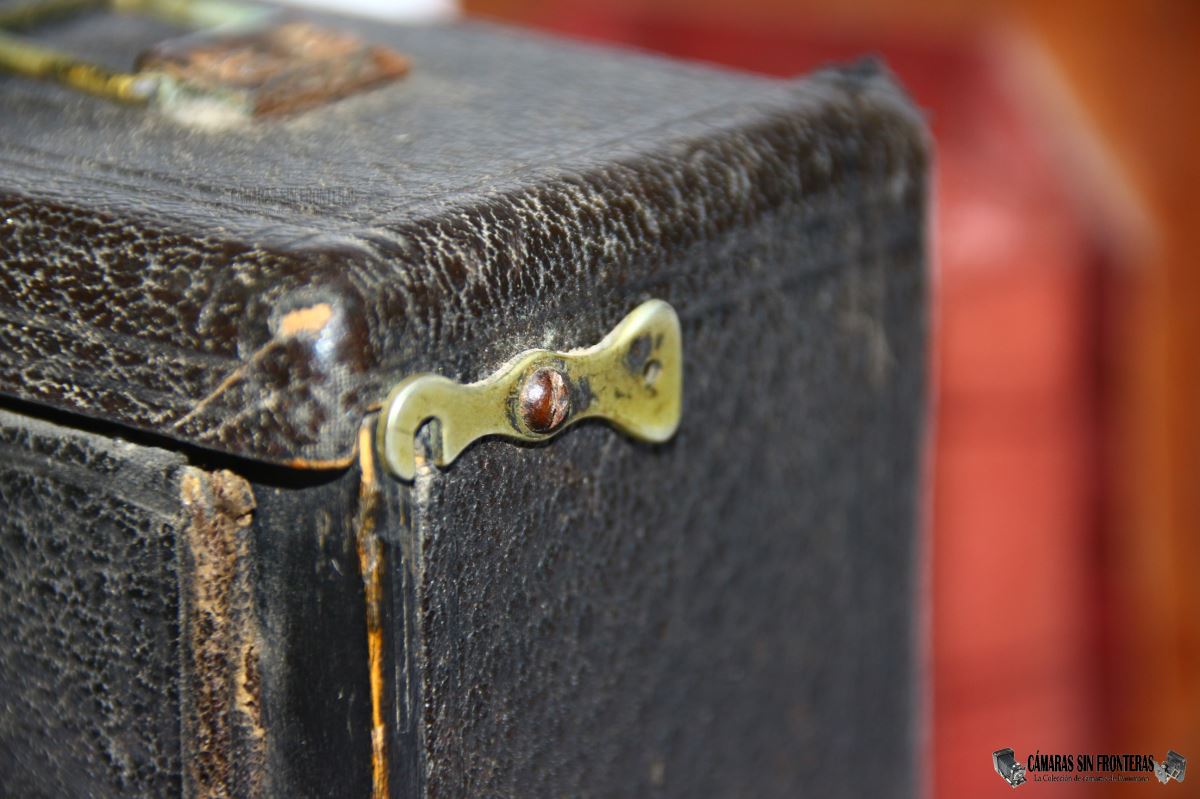

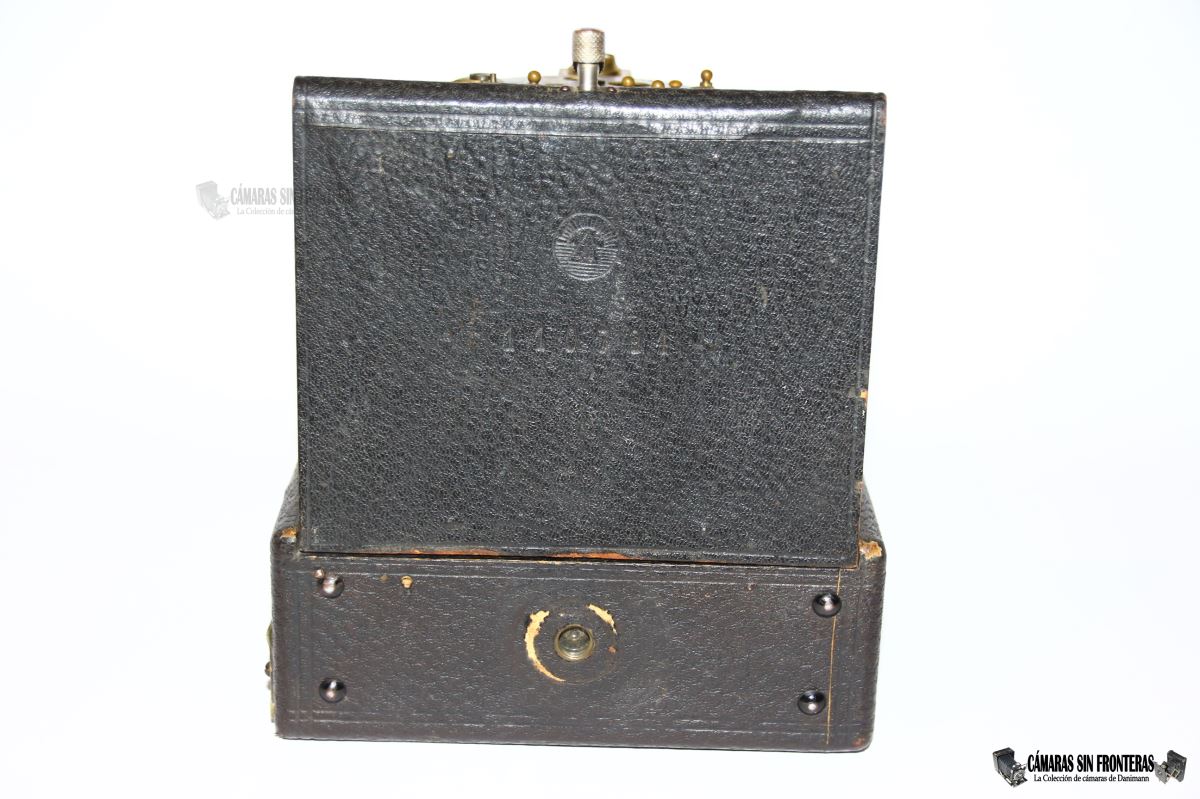

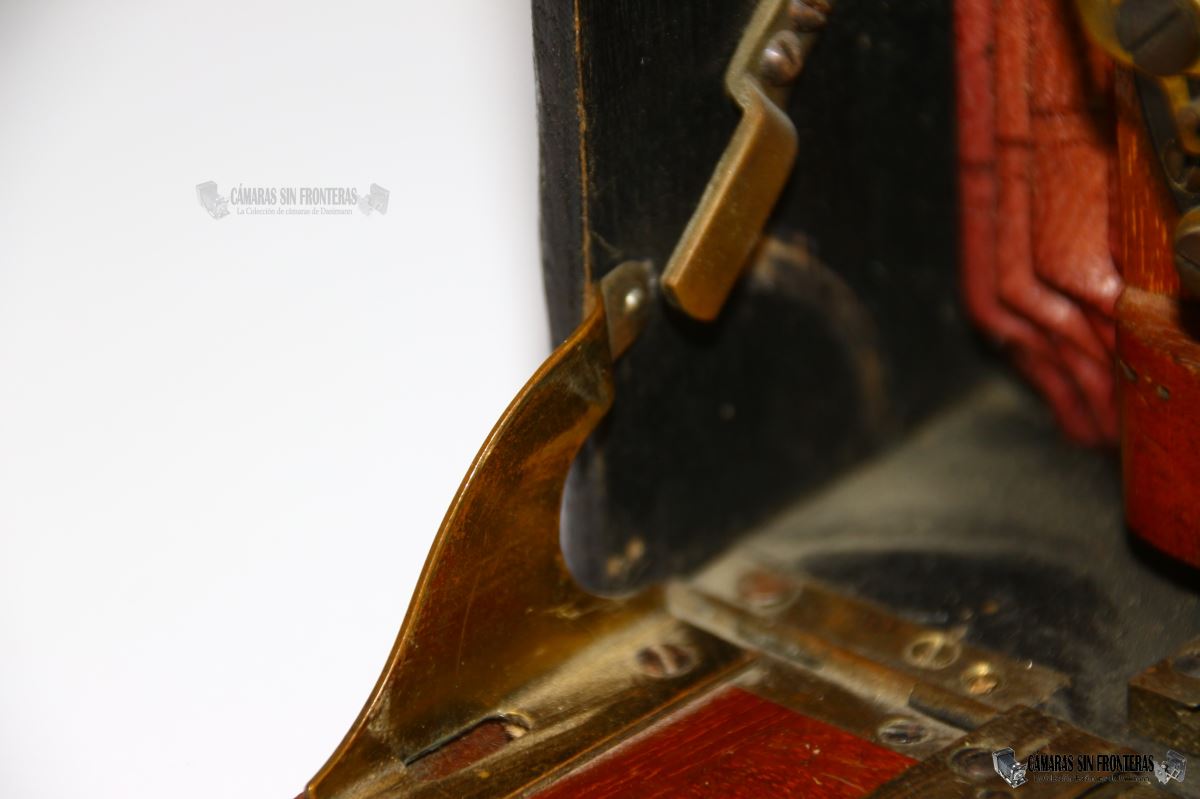

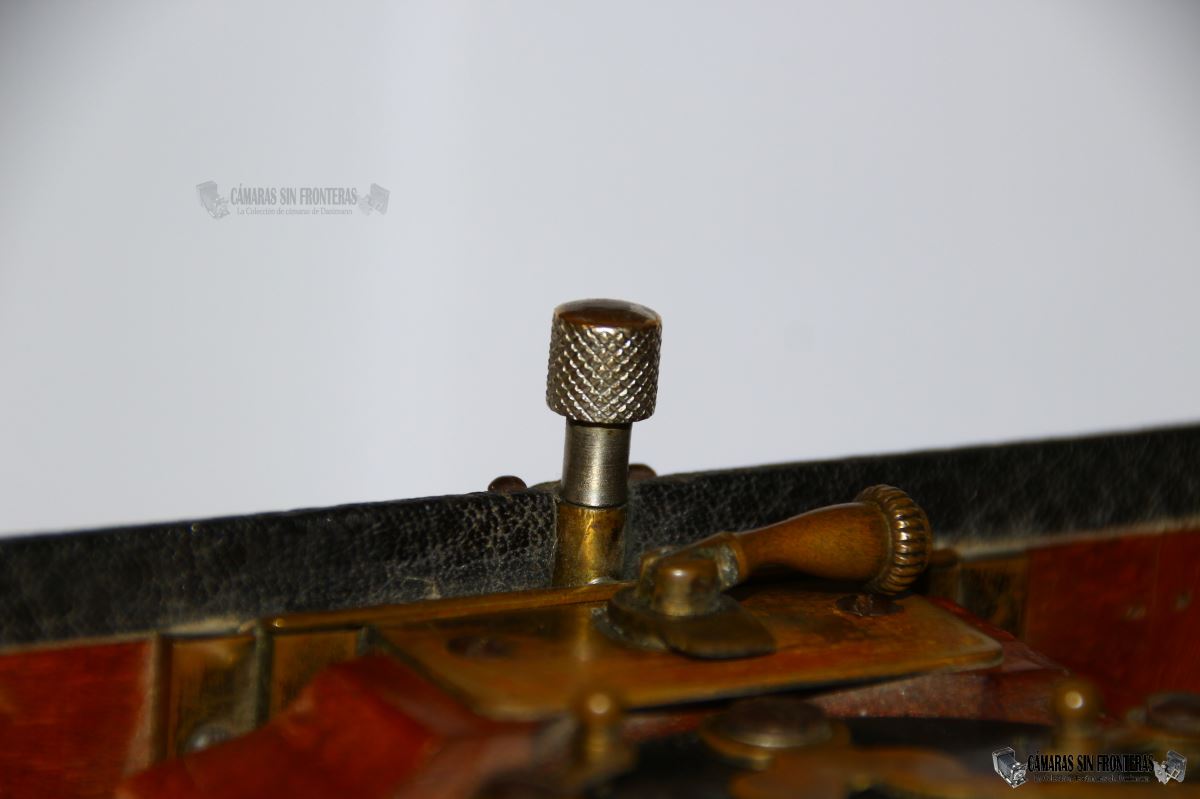

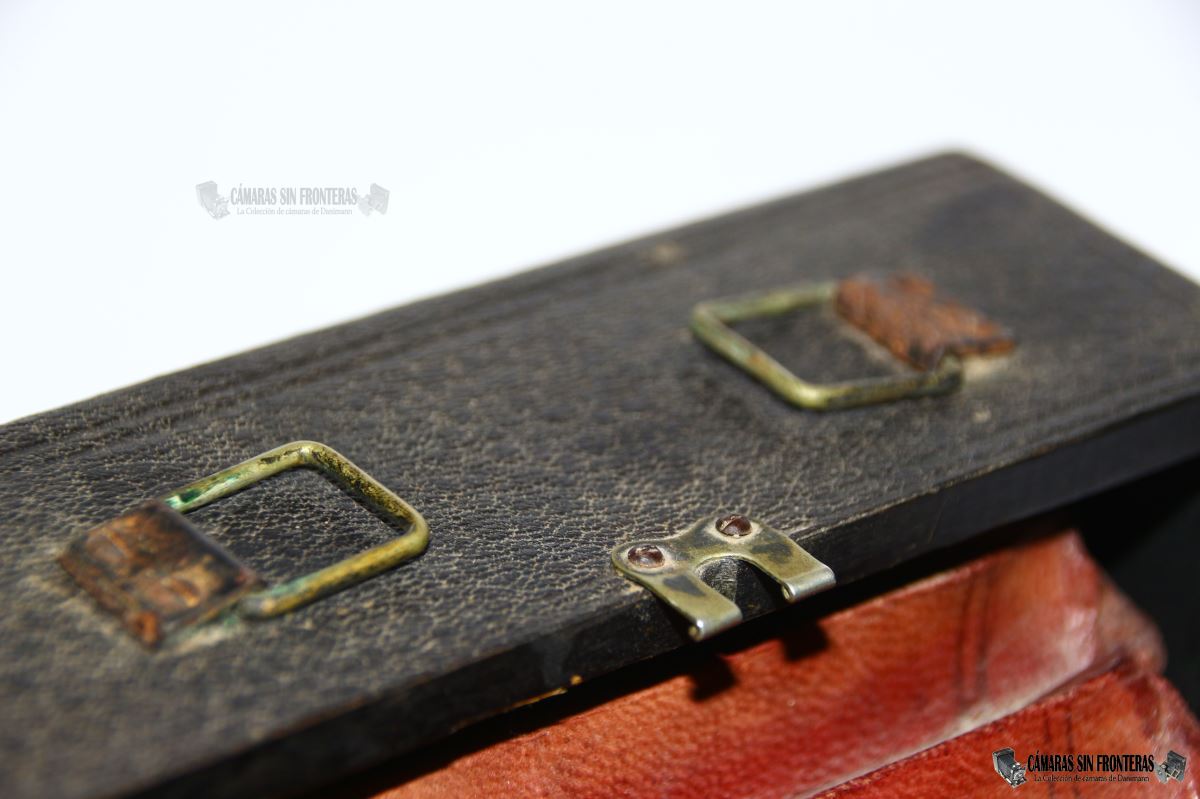

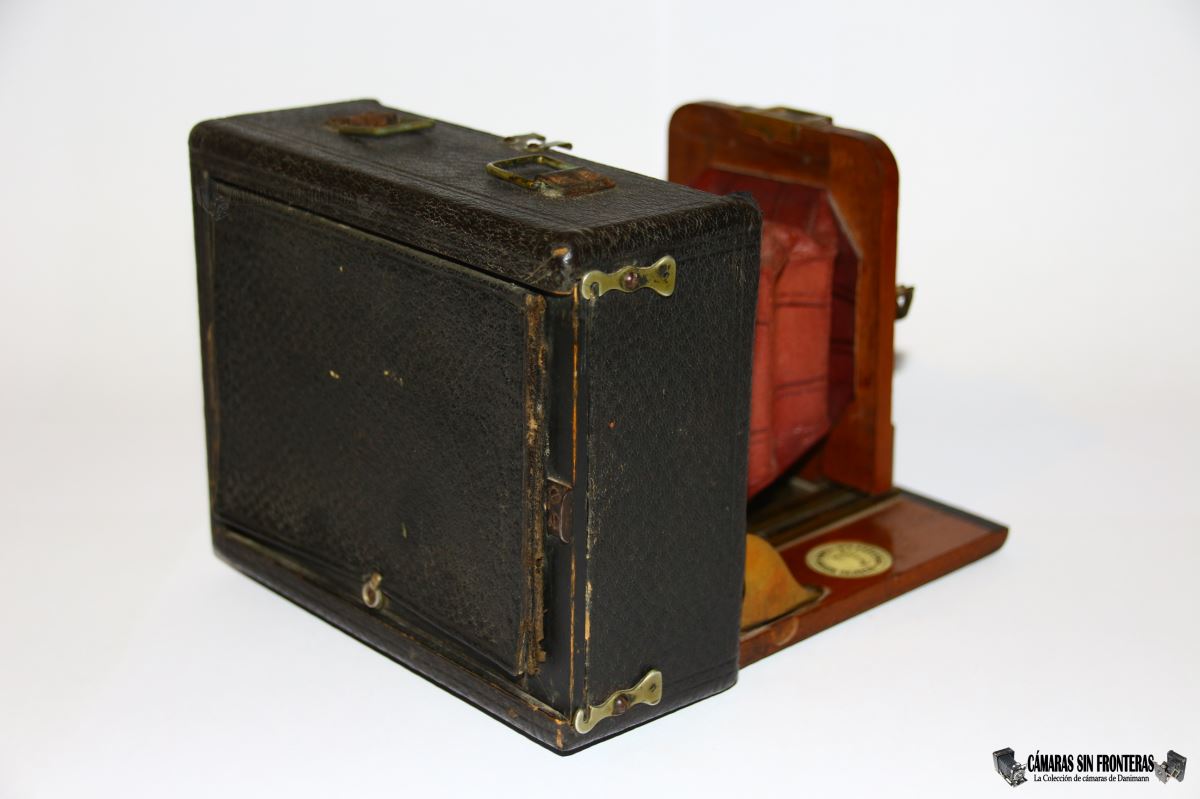

También os he comentado lo arcaico de la construcción, extremadamente simple que en esencia serían cuatro paneles de madera y un par de tornillos. Es igualmente arcaico y llamativo el modo de mantener cerrada la cámara, por medio de la palanca que se emplea para y extraer carril que sujeta al estandarte y realizar el enfoque. Esta se encaja en un soporte metálico y se gira para extraer algo el carril de tal manera que la presión del mismo con la caja de la cámara hace que la tapa se quede en su sitio.

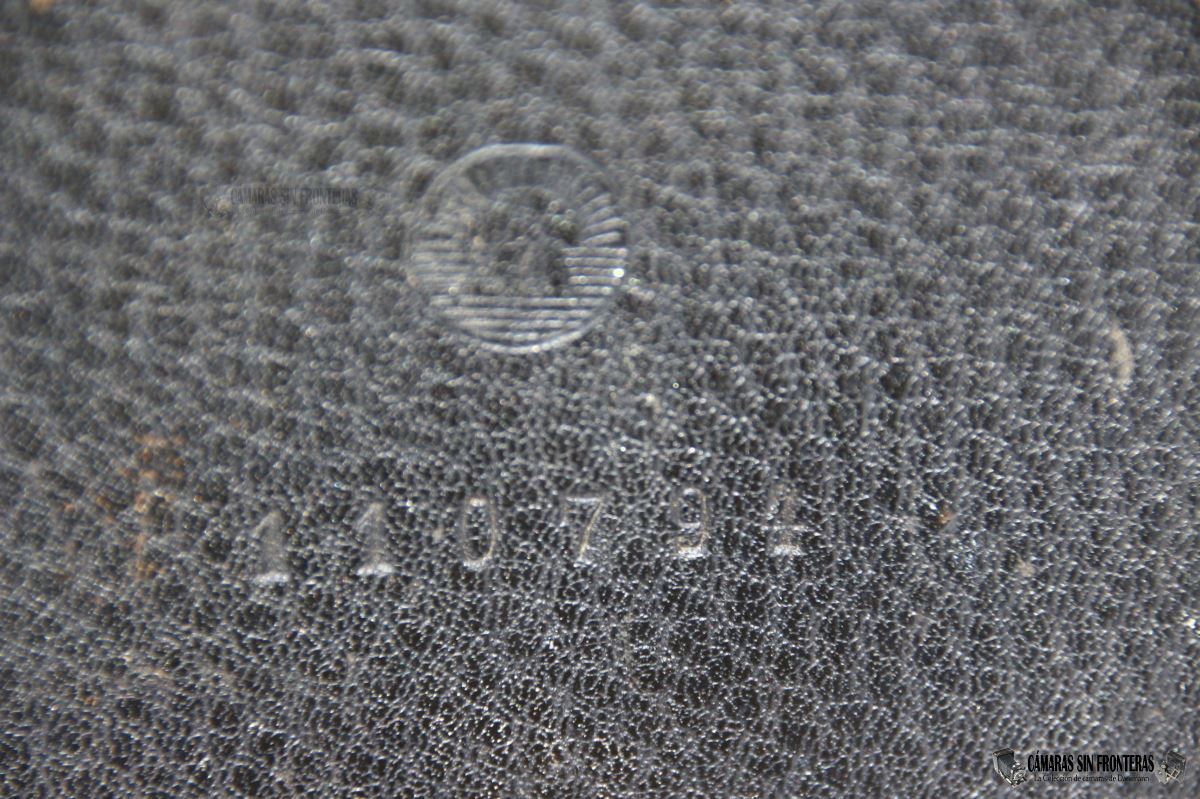

En la tapa delantera encontramos el número de serie 110794 que nos da una idea de la inmensa capacida productiva de Krügener. Hay una cámara que yo creía era algo posterior debido al visor de cintura, pero su número de serie algo anterior (106904) nos confirma lo contrario.

Krügener fue un fascinante y muy versátil productor de cámaras. Tan sólo estudir la evolución de sus obturadores centrales (que editaré algún día) nos da una idea de su gran capacidad e ingenio. Pero como mucho otros, el que mucho abaraca poco aprieta y el incontrolable catálogo que ofrecía sumado a otros factores, hizo que se aglutinara con otros grandes en ICA, donde la influencia de sus aparatos (incluída la Teddy) dejaron huella largo tiempo.

Otras fuentes en Internet:

- Sylvain Halgand (1)
- Sylvain Halgand (2)
