La serie Box Tengor. 1923-1957

Dado que a día de hoy (15.06.11) me he hecho ya con 7 modelos diferentes de la serie (el 15.09.15 ya son el doble, el 10.09.18 ya llevo 20 ejemplares), he decidido hacer un artículo aparte explicando la historia de la serie Box Tengor, antes que estar incluyéndola en cada uno de los modelos.

Aunque antes de nada, advertiros que lo que escriba en este artículo (como el resto de la página) no es dogma de fe! He encontrado discrepancias entre autores con respecto a algunas fechas y visto ya varios modelos de una misma versión de una cámara, con lo que la clasificación que os presento se podría ampliar aún más. De todos modos creo que es una aproximación bastante buena (en mi humilde opinión) a lo que fue y es esta serie de de cámaras de cajón.
Tras hacerme con el estupendo libro (en alemán) "Box Cameras Made in Germany - Wie die Deutschen fotografieren lernten" de Hans-Dieter Götz he debido de reestructurar varias fechas de salida de algunas cámaras. Por eso es posible que tras corregir varias páginas de éstas cámaras, siempre queden errores sin subsanar. Si alguien se hace un lío con las fechas puede con gusto debatir conmigo por email sobre las mismas. El libro de Götz tampoco tiene por qué ser 100% exacto, por lo que baso las fechas y modelos aquí expuestos en gran medida en las informaciones extraídas directamente de catálogos Zeiss Ikon.

Así pues retrocedamos hasta 1926, año en que se fundaría en Dresde la compañía Zeiss Ikon a raiz de la fusión de otras cuatro empresas alemanas; la Ernemann, ICA, Contessa-Nettel y Goerz, pilotadas por la fundación Carl Zeiss, que poco antes se había hecho con la propia Goerz y ya tenían participación en ICA.

Como pasaba con éstas fusiones (pasó igualmente con ICA), hasta que la Zeiss Ikon pudo producir sus propios aparatos, aprovecharon los modelos ya construidos por sus integrantes. En nuestro caso, la Zeiss Ikon Box Tengor provino directamente de la casa Goerz, desestimando como cámara de cajón de la nueva empresa a otros aparatos de sus integrantes como la Film K de Ernemann, aunque también hay que tener en cuenta que en 1926 Alemania aún no disponía de muchas cámaras de este tipo donde elegir, cosa que empezaría a cambiar justo con la llegada de las Box Tengor. Así pues en 1926 esencialmente se cogió la Goerz Box Tengor de 1923 y se le plantó el nuevo logo de Zeiss Ikon. Aparte de eso luego se le cambió principalmente el tipo de asa superior (de una metálica transversal a una de cuero longitudinal) y el seguro para abrir la cámara, pues estaba donde ahora se encontraba uno de los enganches del nuevo asa. Ah! y dos roscas para trípode de 3/8",de las que la Goerz original carecía y desaparecieron tres tachuelas de la base que servían de apoyo para la cámara. Así pues, el modelo Zeiss Ikon 756 (primera Box Tengor de la empresa para formato 6x9, con número de código también heredado de Goerz) no era estética (ni tampoco técnicamente) exactamente igual a un "padre" Goerz, pero sí perfectamente reconocible
Las primeras Goerz Box Tengor se vendían a 22,-Goldmark la unidad; moneda que fue sustituída en agosto de 1924 por el Reichsmark (RM).

Como dato interesante, la Goerz Box Tengor es en apariencia (excepto el casette) muy similar a las box Brownie de Kodak. La Goerz se concibió en 1923 (fecha de solicitud de su patente), y las Brownies datan ya de 1900 (1902 en el caso de la No.2 para formato 6x9 con rollo 120) por lo que queda bastante claro que Goerz se inspiró en las cámaras del gigante americano en una época en la que estos aparatos aún no estaban de moda en Alemania (mayormente debido a que se prefería el uso de placas fotográficas, aún de mejor calidad que los rollos producidos).

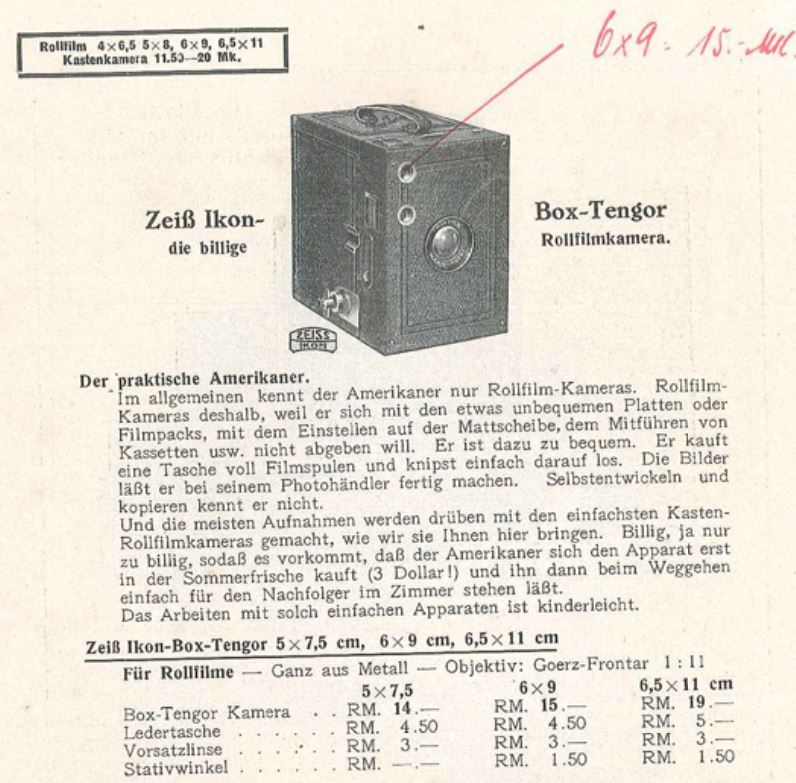

Aquí os pongo un curioso documento histórico de 1927 que viene a sustentar lo que os acabo de contar y el el que trataban de manera despectiva a los estadounidenses y sus cajas de hacer fotos:

TRADUCCIÓN:
El práctico americano.
En general el americano sólo conoce cámara de rollo. Esto es debido a que no se quiere complicar la vida con las incómodas placas o filmpacks, con el ajuste del cristal de enfoque, con el manejo de portaplacas, etc. Para todo ello es muy vago. Se compra un montón de carretes y se pone a fotografiar cualquier cosa. Las fotos deja que las revele una tienda fotográfica. El revelado y copiado son algo para él desconocido.
Y la mayoría de las fotografías además se realizan con las más simples cámaras de cajón y rollo, como las que le presentamos aquí. Baratas, simplemente tan baratas que incluso llega a suceder que el americano se compra el aparato a principios de verano (3 dólares!) y luego luego cuando se marcha simplemente lo deja en la habitación para el siguiente que llegue.
Usar estos simples aparatos es cosa de niños.

Al convertirse la Goerz Box Tengor en la Zeiss Ikon Box Tengor, se asumieron los códigos existentes para sus tres formatos; a saber: la más "standard" de todas, la 756 para formato 6x9cm en rollo 120, la 760 para formato 6,5x11cm en rollo 116, y la rarísima 902 para exposiciones en formato 5x7,5cm (2"x3") con rollo 129. La cámara tenía en esta época dos visores superpuestos (al modo Brownie) y la manivela de paso de foto en la parte inferior.

En la serie Box-tengor existen una serie de "eslabones perdidos"; aparatos que fueron normalmente producidos por poco tiempo entre un modelo y el posterior y que sirvieron de puente (en muchos casos) entre ambos. El primer caso que encontramos es la "Contessa Box" que no era más (ni menos) que una Goerz box Tengor (modelos 756 y 760) comercializados como tales por la empresa Contessa-Nettel, quien también estaba a punto de formar parte del gigante Zeiss Ikon de próxima creación.

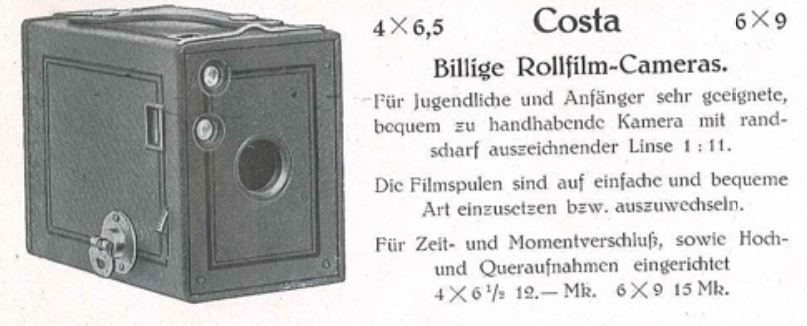

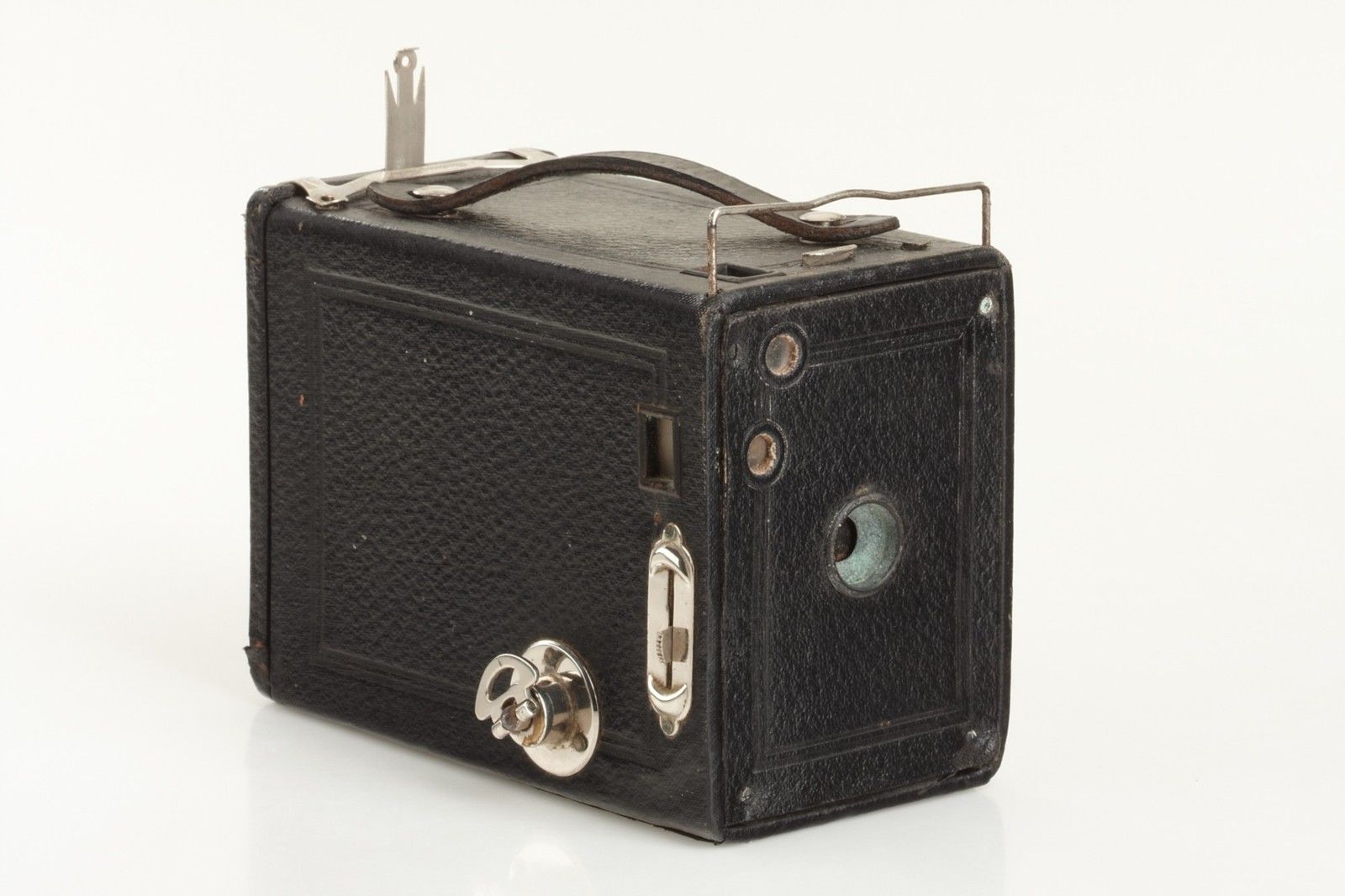

Así pues, Contessa vendió estas Tengor (sustituyendo de su programa a la cámara de cajón "Costa") más o menos desde mayo a octubre de 1926, cuando ya pasarían las cámaras a ser Zeiss Ikon.

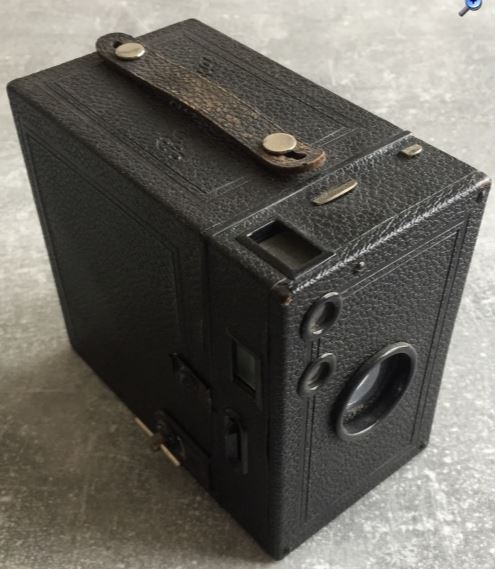

Estas Contessa-Box (o Box-Contessa) son más raras que un perro verde y de hecho la de formato 6,5x11cm es casi un mito pues ha día de hoy parece ser que nadie se ha topado con una. Ya que son tan raras y (a excepción en su caso del logotipo Goerz/Contessa-Nettel) de todas maneras iguales a las Goerz Tengor, hago aquí su mención pero no las incluyo en la lista general de cámaras Box-Tengor.

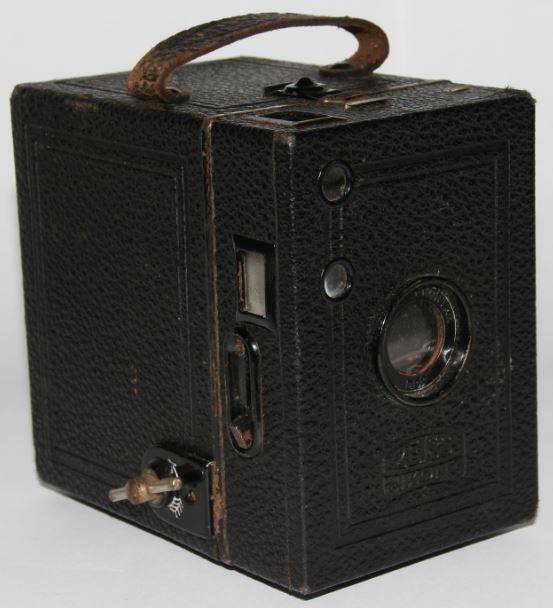

Goerz

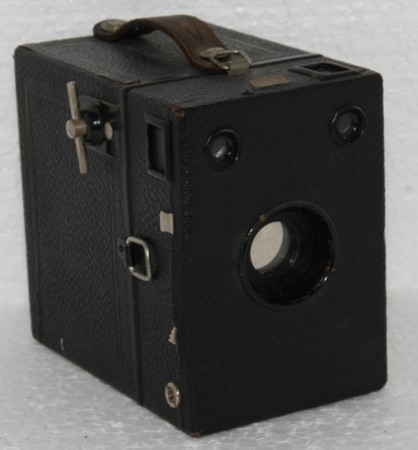

Box Tengor 756
1923-1926

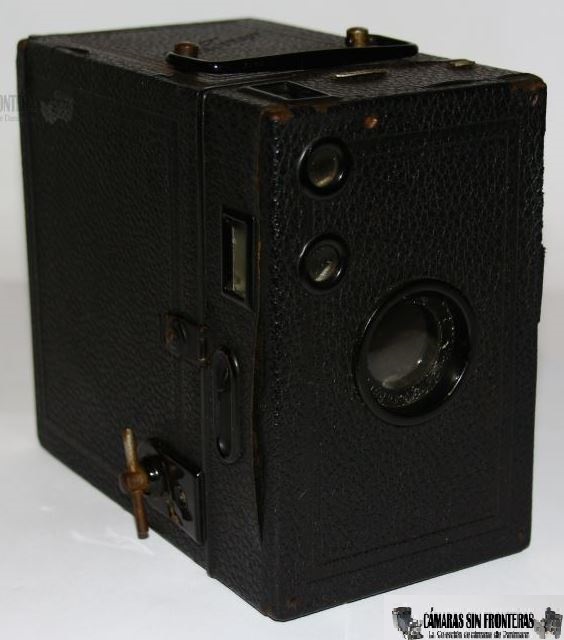

Goerz
Box Tengor 760
1924/25-1926
Zeiss Ikon
Box Tengor 756
1927-1928
Zeiss Ikon
Box Tengor 760
1927-1928

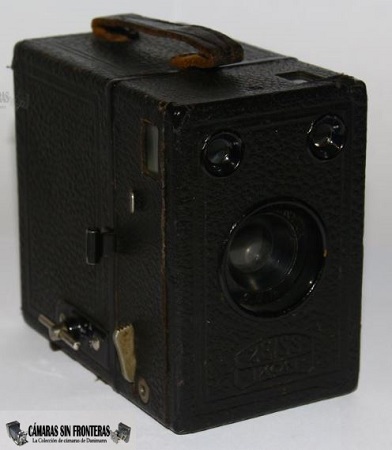

Zeiss Ikon
Box Tengor 902
1927-1928
www.camarassinfronteras.com Sin foto disponible www.camarassinfronteras.com www.camarassinfronteras.com Sin foto disponible

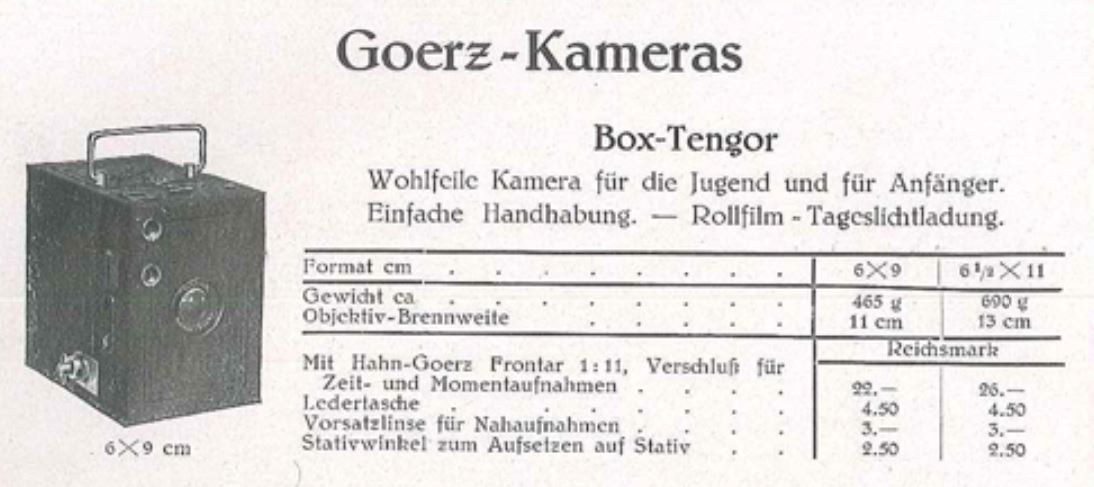

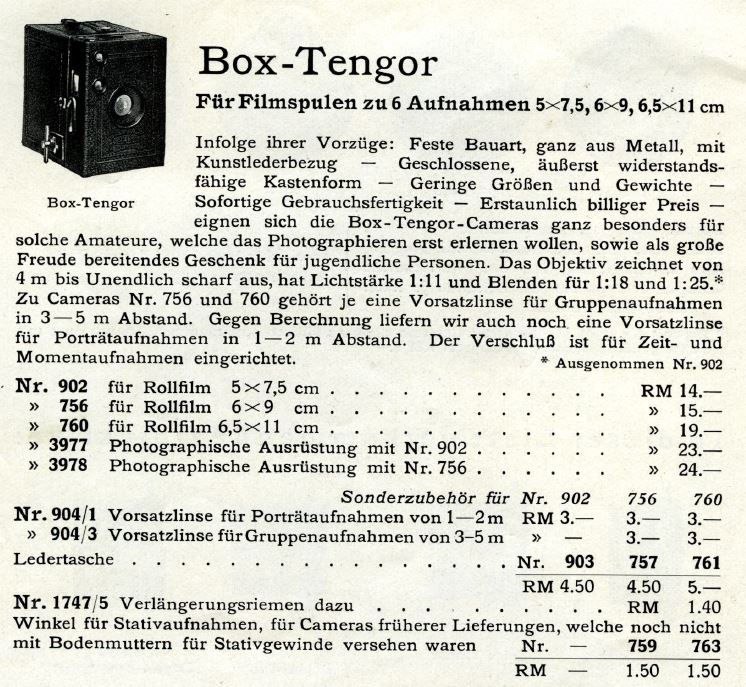

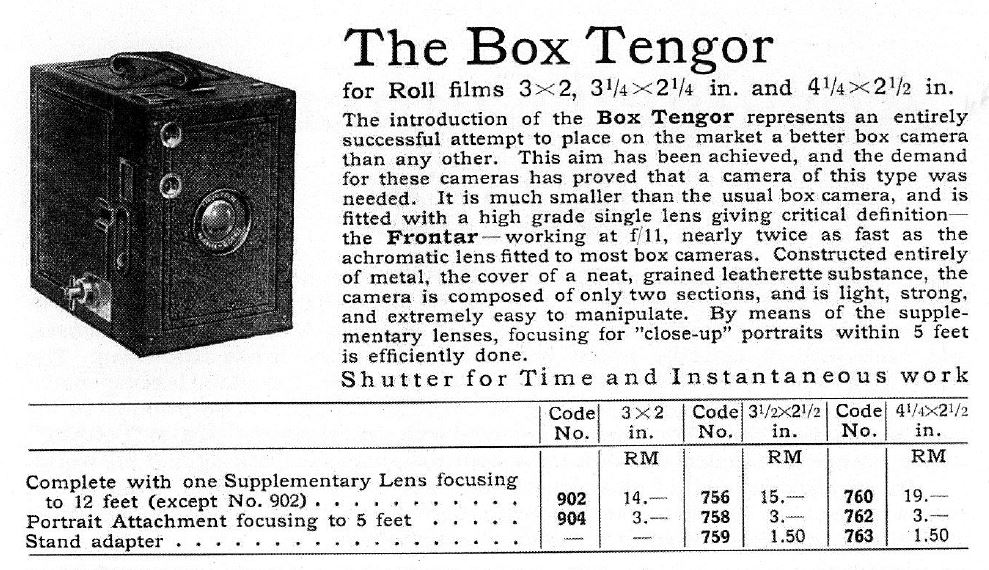

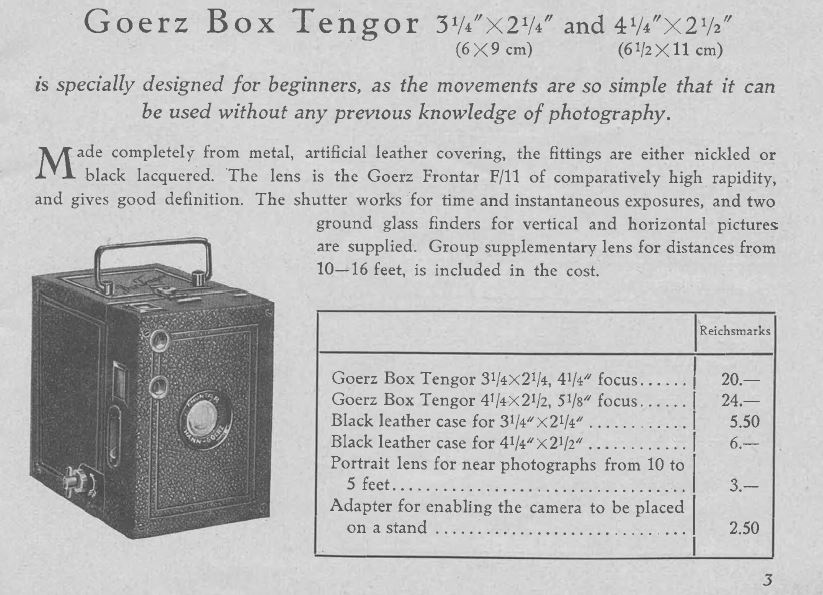

Goerz Box Tengor ~1925 Box Tengors 1927/28 Box Tengors 1928
Catálogo gracias a Butkus Catálogos gracias a holoceen.nl

En 1929 Zeiss Ikon lanzó su remodelación del modelo original de Goerz, incluyendo nuevas denominaciones (aunque al principio se mantuvo aún la original Goerz), creando la serie "54". Así la 760 sería la 54/2, la 760 la 54/15, y la 902 la 54/14. Es posible que ya se vendieran ejemplares de esta nueva serie a finales de 1928.

Ahora los dos visores estaban separados (uno en cada lado de la parte superior de la cámara) y el botón de rebobinado igualmente en la parte superior (aunque la variante 54/14 lo mantendría abajo). La maquinaria interna también se rediseñaría. Sacaba fotos nítidas desde 4 metros a infinito, y para fotos de grupos o retratos había lentes acoplables extra. Una lengüeta superior permitía ajustar el diafragma entre 1:11, 1:18 y 1:25. El obturador daba una sóla velocidad de 1/25s y "B".

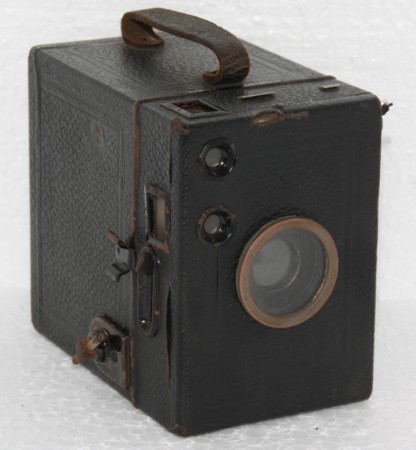

Zeiss Ikon
Box Tengor 54/2
1929-1931
Zeiss Ikon

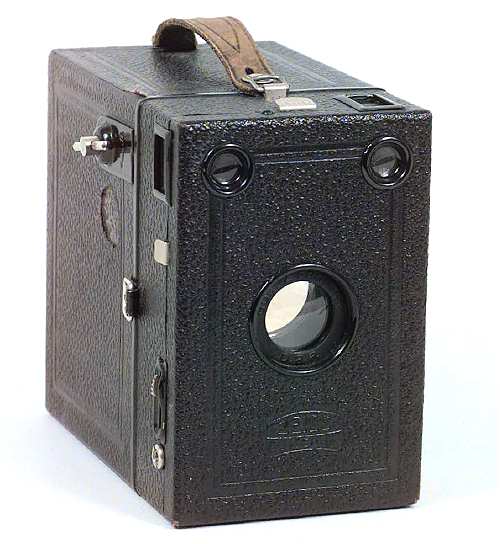

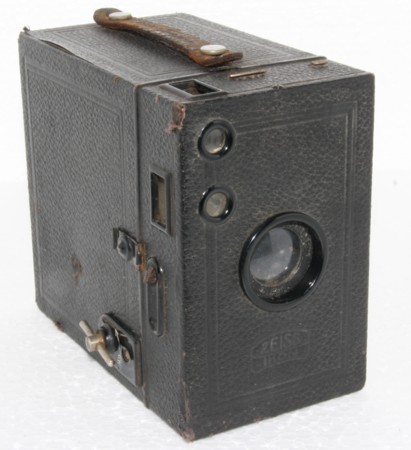

Box Tengor 54/15
1929-1931
Zeiss Ikon

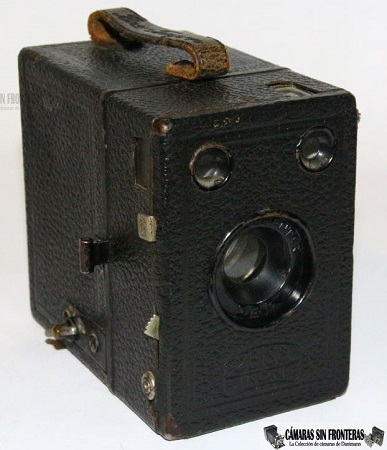

Box Tengor 54/14
~1928-1931
www.camarassinfronteras.com www.camarassinfronteras.com Fuente:eBay

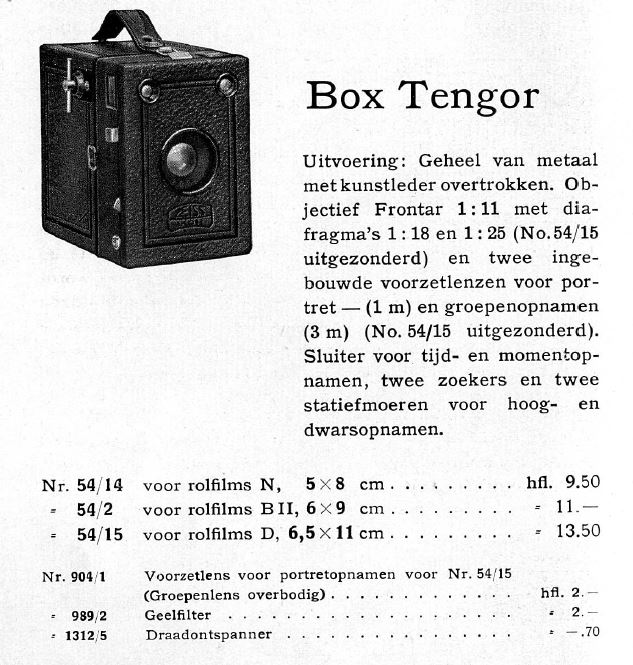

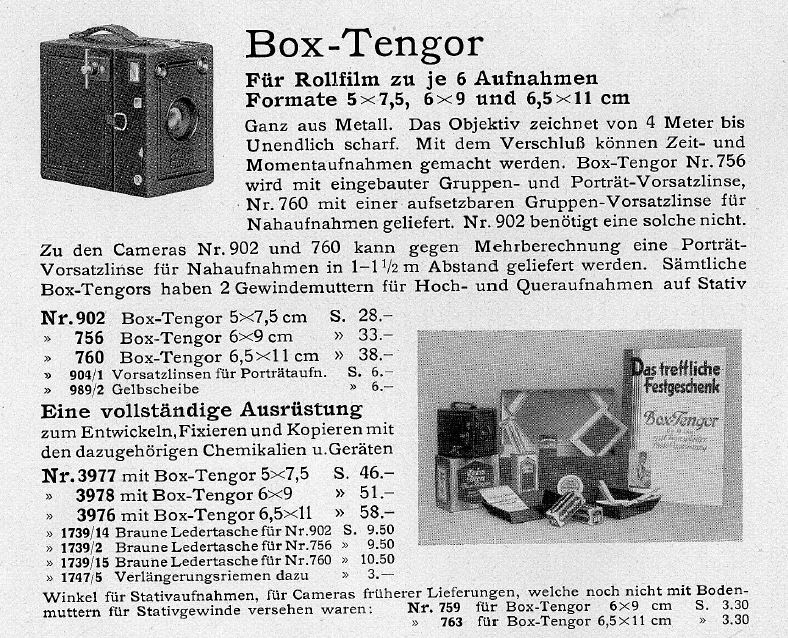

Box Tengors 1929 Box Tengors 1930
Catálogos gracias a holoceen.nl

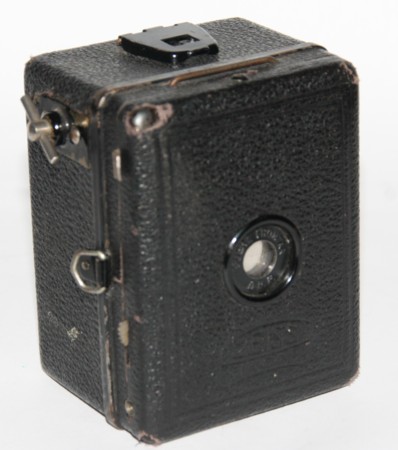

El 22.03.1930 se celebró la fabriación de la Box Tengor para formato 6x9 número 500.000 (se produjeron más de 1 millón de veces a lo largo de su vida). Ese mismo año Zeiss Ikon sacó un modelo más pequeño, para rollo 127 y formato 3x4cm; era la Baby Box Tengor (no llamada así hasta finales de 1930), que se comercializó hasta 1939 con el código 54/18, incluyendo una actualización estética en 1931 (54/18A), similiar a la que se aplicaría a la 54/2 como veremos a continuación. Incluía de óptica de nuevo una Goerz Frontar, esta vez 1:11/5cm y además hubo un modelo superior (54/18E) que montaba todo un triplete Novar-Anastigmat 1:6,3, un obturador central Derval simplificado y diafragma de iris; nada mal para una cámara de cajón! Costaba más del doble que la otra Baby Box (9,90 RM y 22,50 RM en 1932).
Estas cámaras "Baby Box" son de metal recubiertas de cuero sintético, y sólo se podían disparar con el visor levantado, excepto las primeras fabricadas a principios de 1930.

Zeiss Ikon
Box Tengor 54/18
"Baby Box"
1930-1931

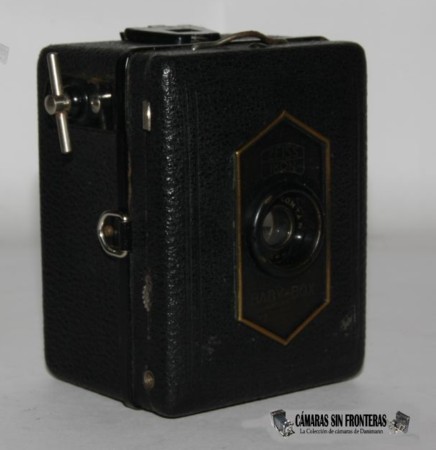

Zeiss Ikon
Box Tengor 54/18A
"Baby Box"
1931-939

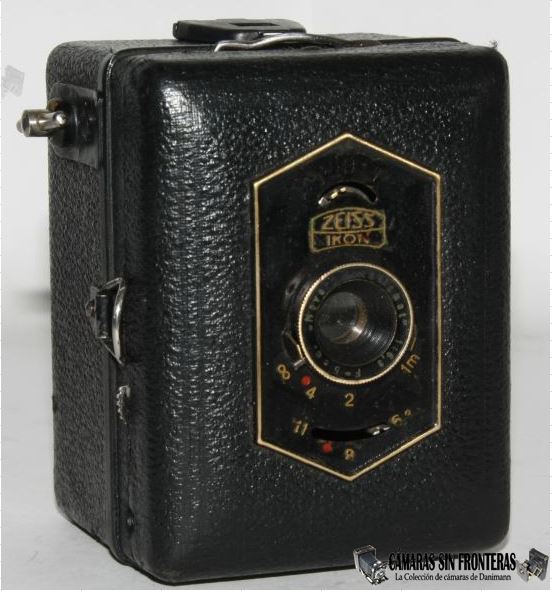

Zeiss Ikon
Box Tengor 54/18E
Novar Anastigmat
"Baby Box"
1930~1932
www.camarassinfronteras.com www.camarassinfronteras.com www.camarassinfronteras.com

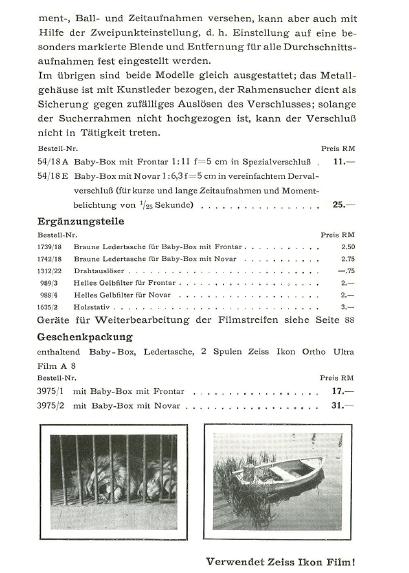

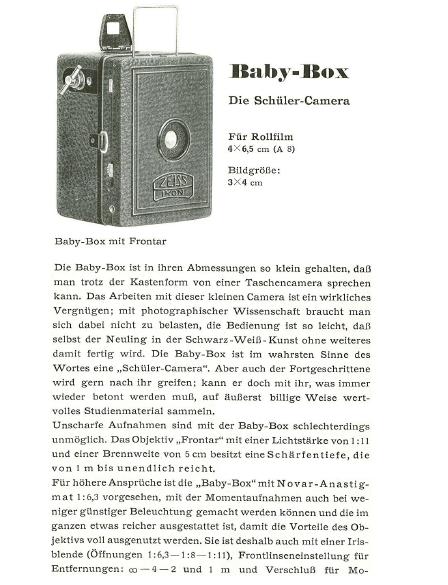

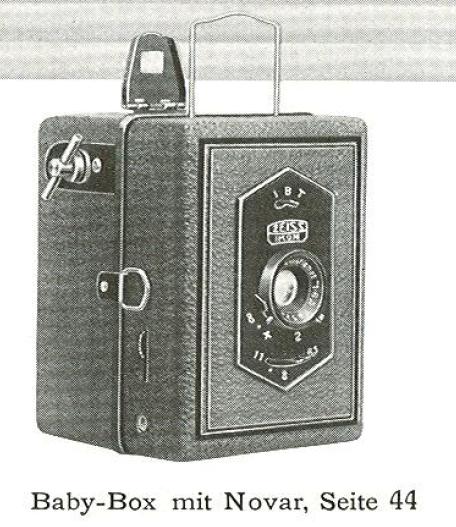

Baby Box Tengor 1931 Frontar Baby Box Tengor 1930 Novar
Catálogo gracias a Butkus

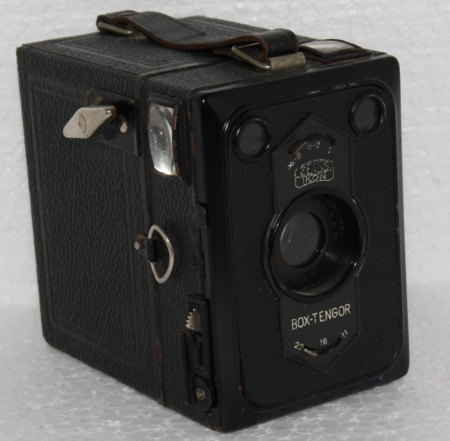

En torno a 1932, Zeiss Ikon renovaría de nuevo la Box Tengor 54/2, cabiándole algo el aspecto físico con la inclusión de un rombo central donde se encontrarían ahora las diferentes posibilidades de configuración del aparato (enfoque de distancias y diafragma). De este aparato se pueden encontrar varias configuraciones diferentes (de nuevo los "eslabones perdidos") del asa superior de transporte y las distancias reflejadas en la manivela superior del enfoque.
Esta variante es sin lugar a dudas una de las más comunes que se puede encontrar. hay que tener en cuenta que se produjo desde 1932 hasta 1938 por lo que dió para mucha producción.

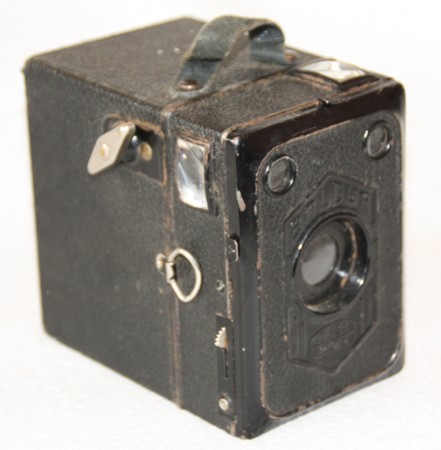

A la par salió al mercado un modelo más económico de la Box Tengor; la 51/2 Baldur, con un modelo para 6x9cm y otro para 4,5x6cm, nombrada en honor a Baldur von Schirach, jefe de las Juventudes Hitlerianas. ésta Baldur tendría además una hermana destinada al mercado Italiano, la "Balilla" (No es la más rara de la serie, pero quien tenga este modelo, tiene un tesoro!). En 1938 se renombró a la Baldur como "Erabox" (52 y 52/2) sin connotaciones políticas para su venta en el extranjero aunque aún se anotaría en el catálogo de 1939 que ambas cámaras eran la misma. En este punto aún tengo algunas dudas y es posible que la cámara ya se vendiera desde en torno a 1936 fuera de Alemania como Erabox, siendo Baldur tan sólo en el mercado alemán para acabar siendo todas Erabox en 1938.
El modelo 54/14 se descatalogó y salió por él el modelo 54, para formato 4,5x6cm en rollo 120.
De la 54/2 parece existir incluso un modelo para el mercado chino! Incluye 3 ideogramas en dicho idioma y debe ser más difícil de encontrar que la propia Balilla. También existen variantes de la Baldur/Erabox sin nombre.

La Box Tengor 54/15 como tal se descatalogó en 1938, aunque los modelos 54 y 54/2 aún se venderían en 1939 junto a la nueva 55/2 "Box Tengor II".

Zeiss Ikon

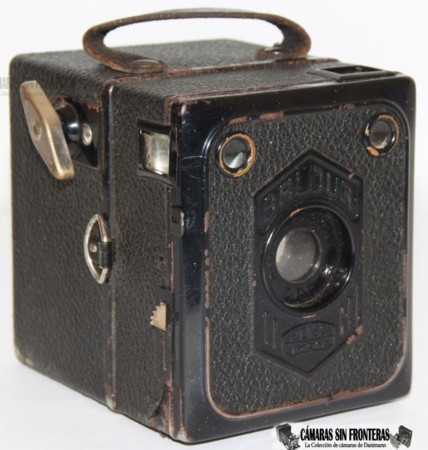

Baldur 51
1934~1938
Zeiss Ikon
Baldur 51/2
1934~1938

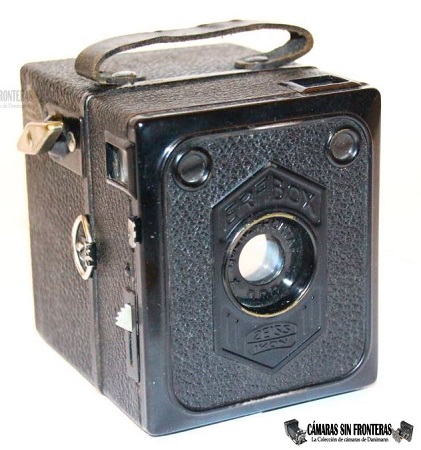

Zeiss Ikon
Erabox 52
~1938-1939

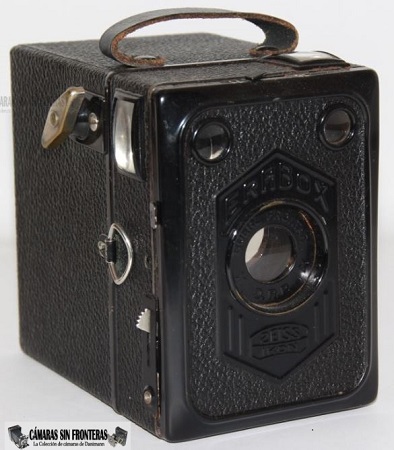

Zeiss Ikon
Erabox 52/2
~1938-1939

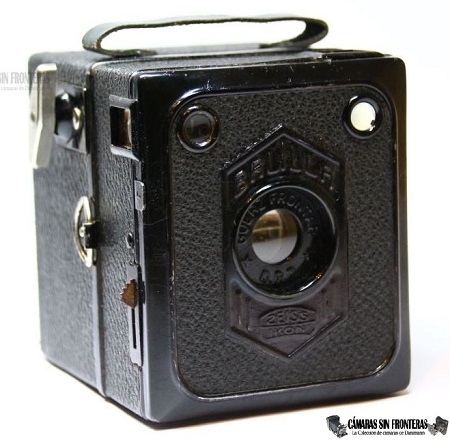

Zeiss Ikon
Balilla
~1938?-1939?
www.camarassinfronteras.com www.camarassinfronteras.com The camera Site www.camarassinfronteras.com Vintage Cameras
Blogspot

Zeiss Ikon
Box Tengor 54/2
1932-1939

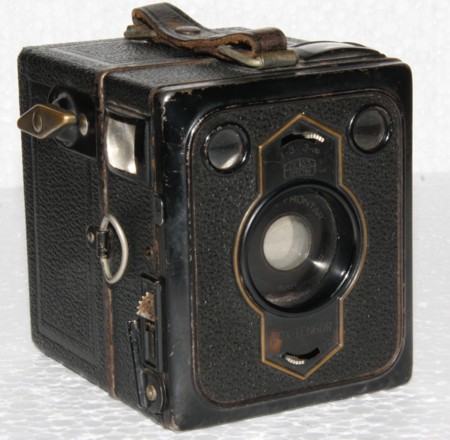

Zeiss Ikon
Box Tengor 54
1932-1939

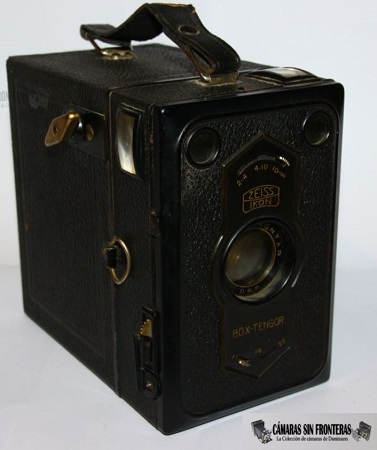

Zeiss Ikon
Box Tengor 54/15
1932-1938
www.camarassinfronteras.com www.camarassinfronteras.com www.camarassinfronteras.com

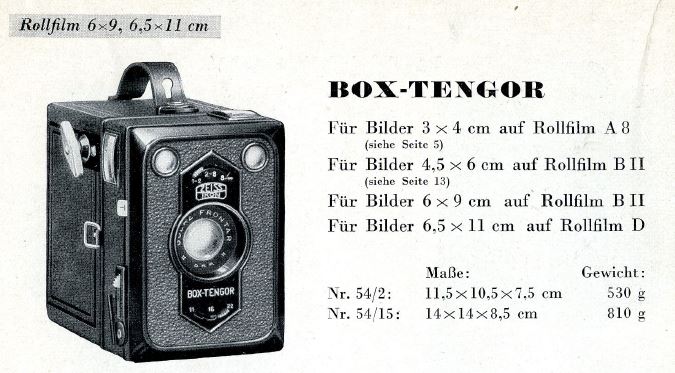

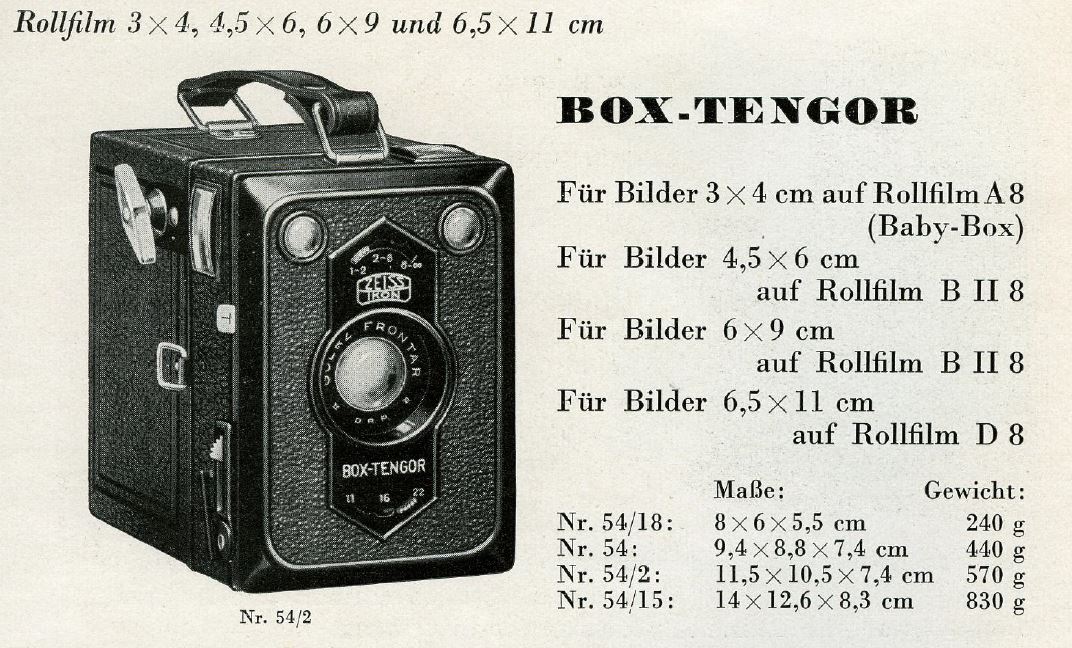

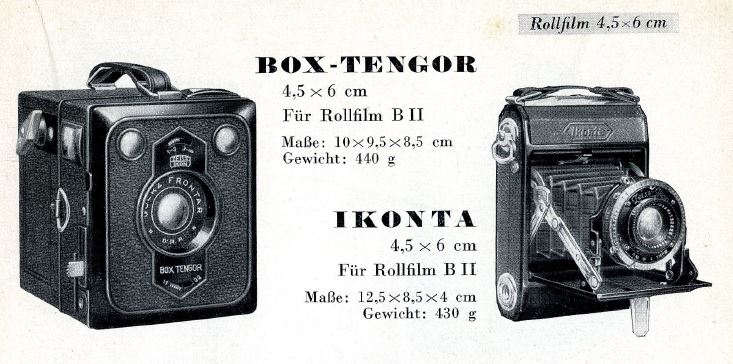

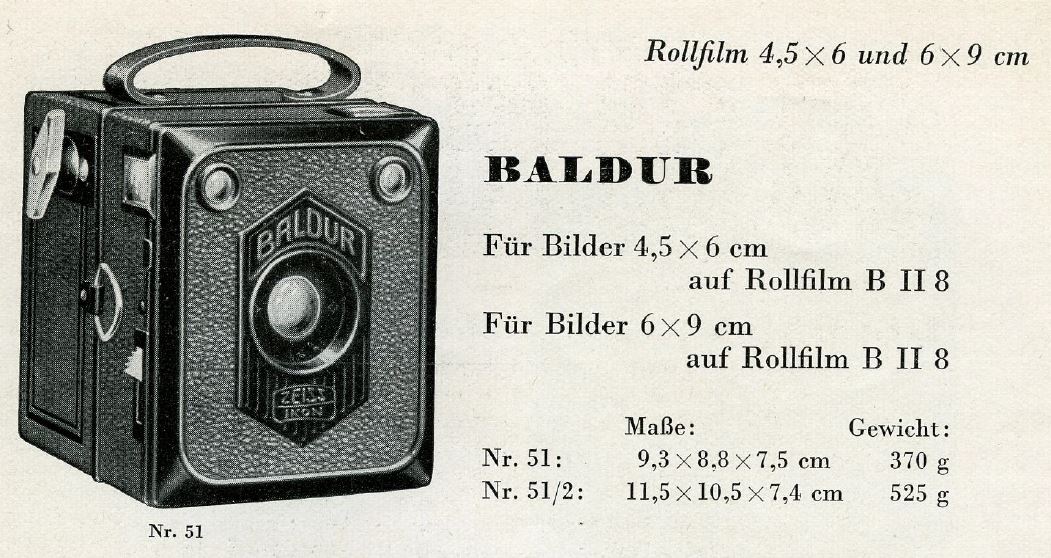

Box Tengor 54 (1932) Box Tengor 54/2 (1932) Box Baldur 51 (1934) Box Tengor 54/2 (1934)
Catálogos gracias a holoceen.nl

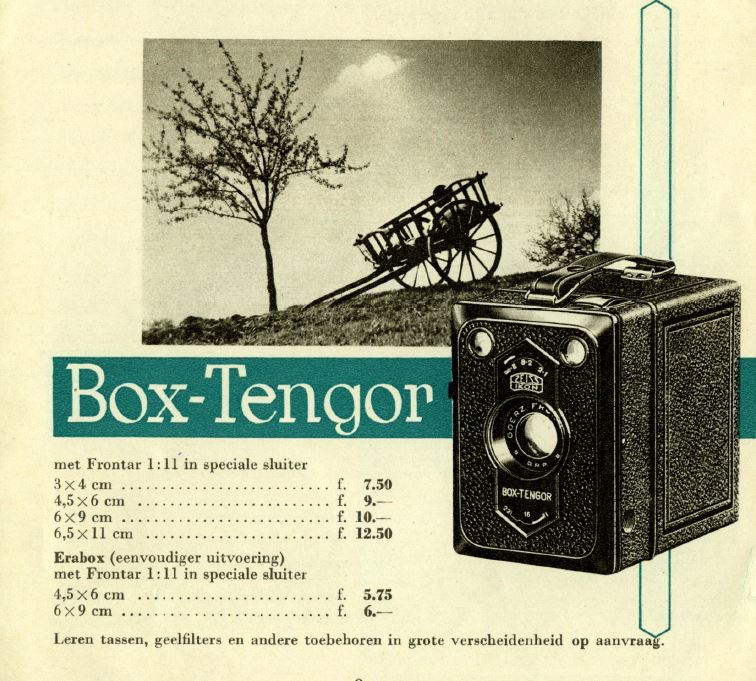

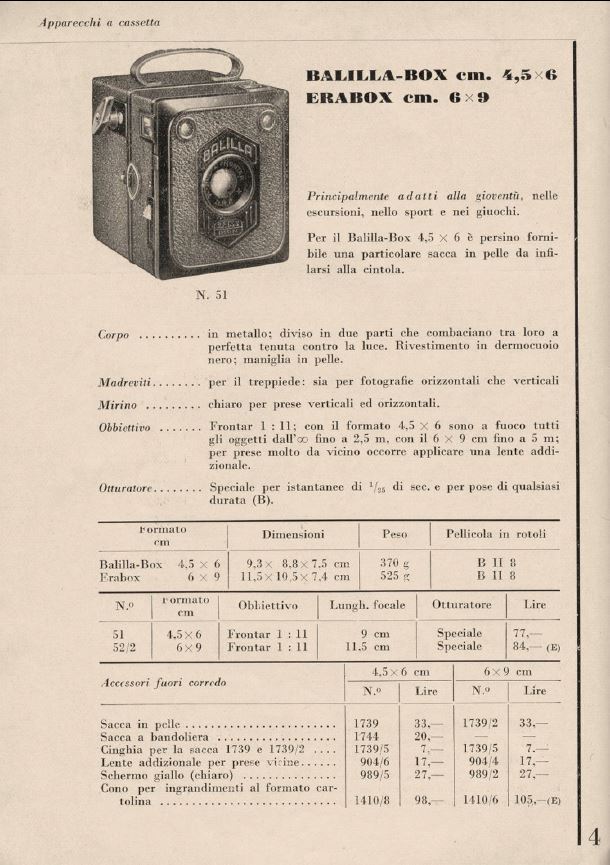

Zeiss Ikon Balilla ~1936 Box Tengors 1936
Italyfoto Catálogo gracias a holoceen.nl

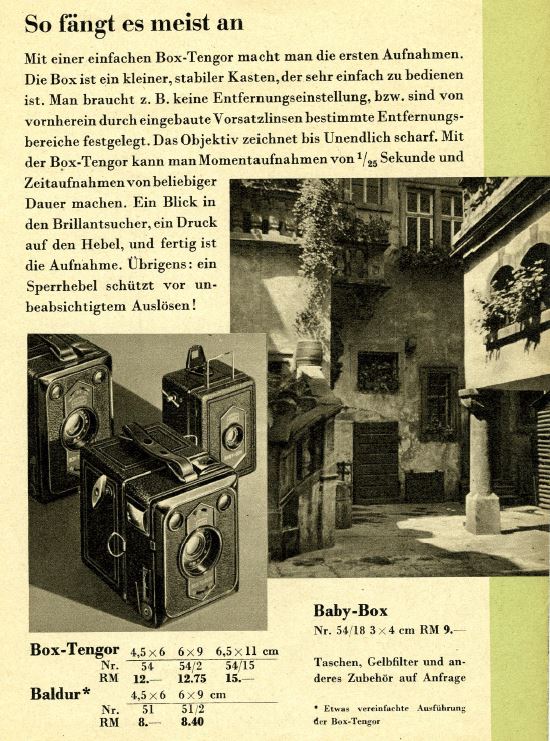

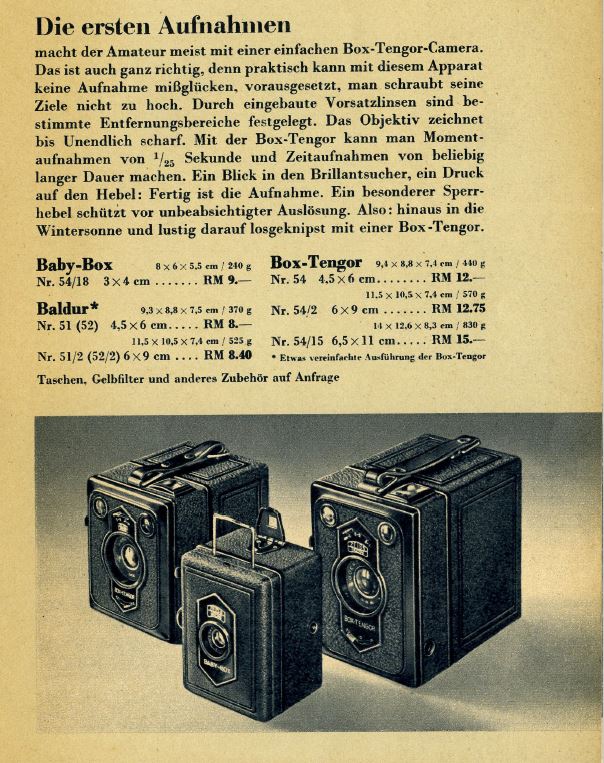

Serie Box Tengor 1937
Catálogos gracias a holoceen.nl

En 1938 de nuevo saldría otra edición más actualizada de la Box Tengor, también denominada a partir de ahora "Box Tengor II", en la que sólo se ofertaba para formato 6x9, con lo que la que fue la 54/2 pasaba a ser la Box Tengor 55/2. El frontal cambiaría de nuevo por formas redondeadas cromadas y además la máquina incluía una gran rueda de paso de foto que garantizaba la prevención de dobles exposiciones; todo un avance para una cámara de cajón de la época, teniendo en cuenta que dicho sistema mayormente se empleó tras la II Guerra Mundial (exceptuando otros modelos superiores como por ejemplo Leica y la Contax de la propia Zeiss Ikon) y siendo algo nada habitual en una cámara de cajón. Poco duraría la producción de éste modelo (unicamente hasta 1939) debido a la reconversión de fábricas como la Zeiss Ikon para la producción de material bélico tras el comienzo de la II Guerra Mundial. A pesar de las restricciones de guerra, en octubre de 1943 Zeiss Ikon logró lanzar una nueva Box-Tengor hecha de "retazos" de cámaras anteriores, manteniendo su producción hasta 1944. Esta cámara de guerra "Kriegstengor" venía con el frontal de la 55/2 lacado en negro y la caja de la más anterior 54/2 (por lo que se la catalogó como 54/2). Parece ser que casi todas se exportaron al extranjero. De hecho mi ejemplar me llegó desde Suecia.
Por lo visto Zeiss Ikon fabricó estas Kriegstengor con todo lo que tenía a mano de cámaras anteriores, por lo que la variante con elementos 55/2 y frontal redondado lacado en negro no es la única versión que es posible encontrar de esta (escasa) cámara.
Durante 1939 aún se podrían adquirir los ejemplares Box Tengor I remanentes del almacén, a un precio inferior que la nueva Box Tengor II

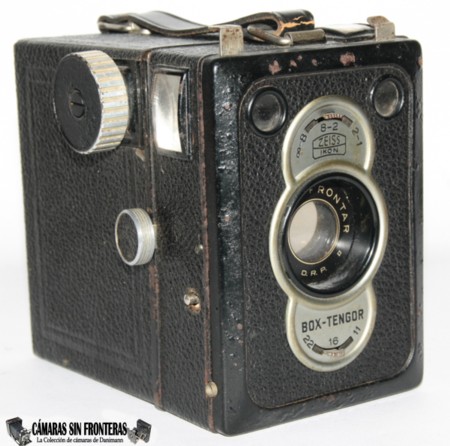

Zeiss Ikon
Box Tengor 55/2
1938-1939

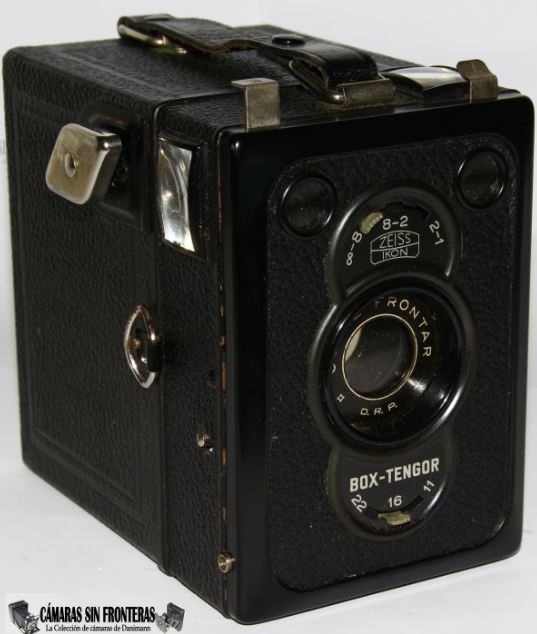

Zeiss Ikon
Box Tengor 54/2
"Kriegs-Tengor"
1943~1944
www.camarassinfronteras.com www.camarassinfronteras.com

En mitad de la guerra, y con la mayoría de los productores de cámaras cerrados o reconvertidos a fabricantes de material bélico, además de la Kriegstengor, la Zeiss Ikon logró lanzar una nueva "Tengor", aunque esta vez no sería una cámara de cajón propiamente dicha, sino una pseudo-TLR con la configuración propia de una Box Tengor (Goerz Frontar f/11, una sóla velocidad de obturación y 3 enfoques de distancias).
La bautizada como Tengoflex se vendió de 1941 a 1942 e incluso hasta 1944 en los países escandinavos, donde parece ser que se encuentran la mayoría de ejemplares de la misma y representa otra de las grandes rarezas de esta serie.

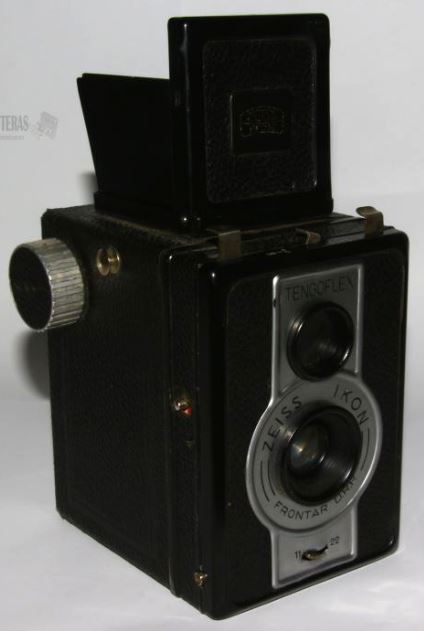

Zeiss Ikon
Tengoflex 85/16
1941-1942
Flickr de M. Ottosson

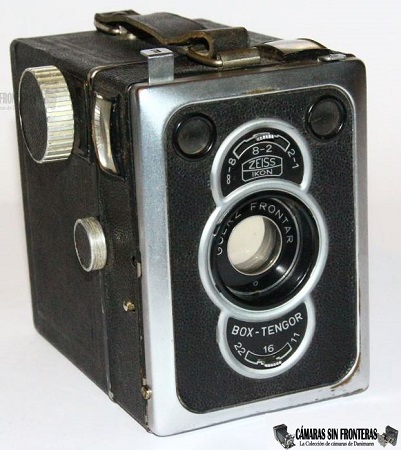

Tras la Guerra, se retomó la producción en 1950 de las Box-Tengor en Stuttgart (lo que quedó de la fábrica en Dresden pasó a ser zona soviética y tras un litigio perdió el derecho a llamarse de esa manera), lanzándose por un corto período de tiempo la 54/2 (un nuevo eslabón perdido) aunque ahora tenía el borde exterior cromado y no negro mate como en el modelo preguerra. La mayor diferencia técnica con la versión preguerra era la inclusión de una conexión sincronizada PC para flash de bombilla.
Este modelo se sustituyó rápidamente por la 55/2 que era exactamente igual pero con un objetivo corregido para tomas en color (Goerz Frontar 1:11/105mm) mediante tratamiento antireflejos (Cosa que suele confundir la gente debido a la "cuchara" interior violácea que ya equipaba la 54/2 postguerra). Se descatalogó en 1952.

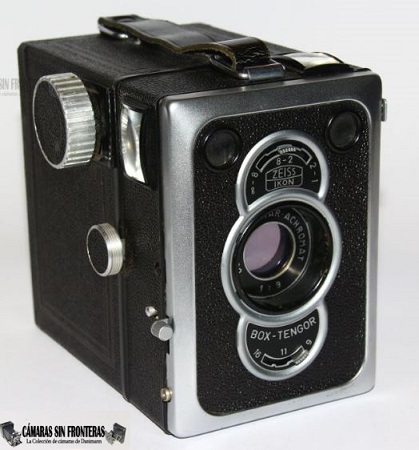

La serie Box Tengor terminó con el modelo 56/2, comercializado en 1951 y que era casi igual al último modelo 55/2, a la que sustituyó, pero incluía un nuevo posicionamiento (mucho más cómodo) del botón disparador y de la palanca de selección de disparo (M/T). Esta vez equipaba un Goerz Frontar más luminoso (1:9/105mm) igualmente corregido para tomas en color por tratamiento antireflejos adicional, cosa prácticamente exclusiva en cualquier cámara de cajón de la historia. La serie Box Tengor acabó definitivamente en 1957, en un tiempo en el que la era de las cámaras de cajón como tales llegó igualmente a su final.

Zeiss Ikon
Box Tengor 54/2
1950
Zeiss Ikon
Box Tengor 55/2
1950-1952
Zeiss Ikon
Box Tengor 56/2
1951-1957
Sin referencias www.camarassinfronteras.com www.camarassinfronteras.com

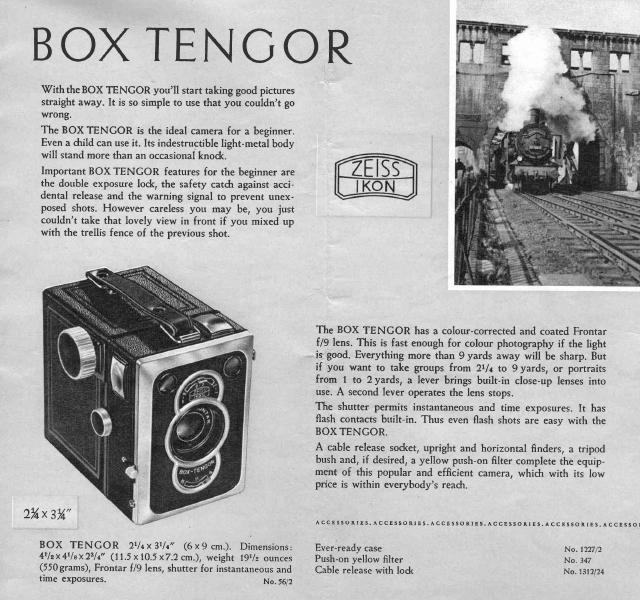

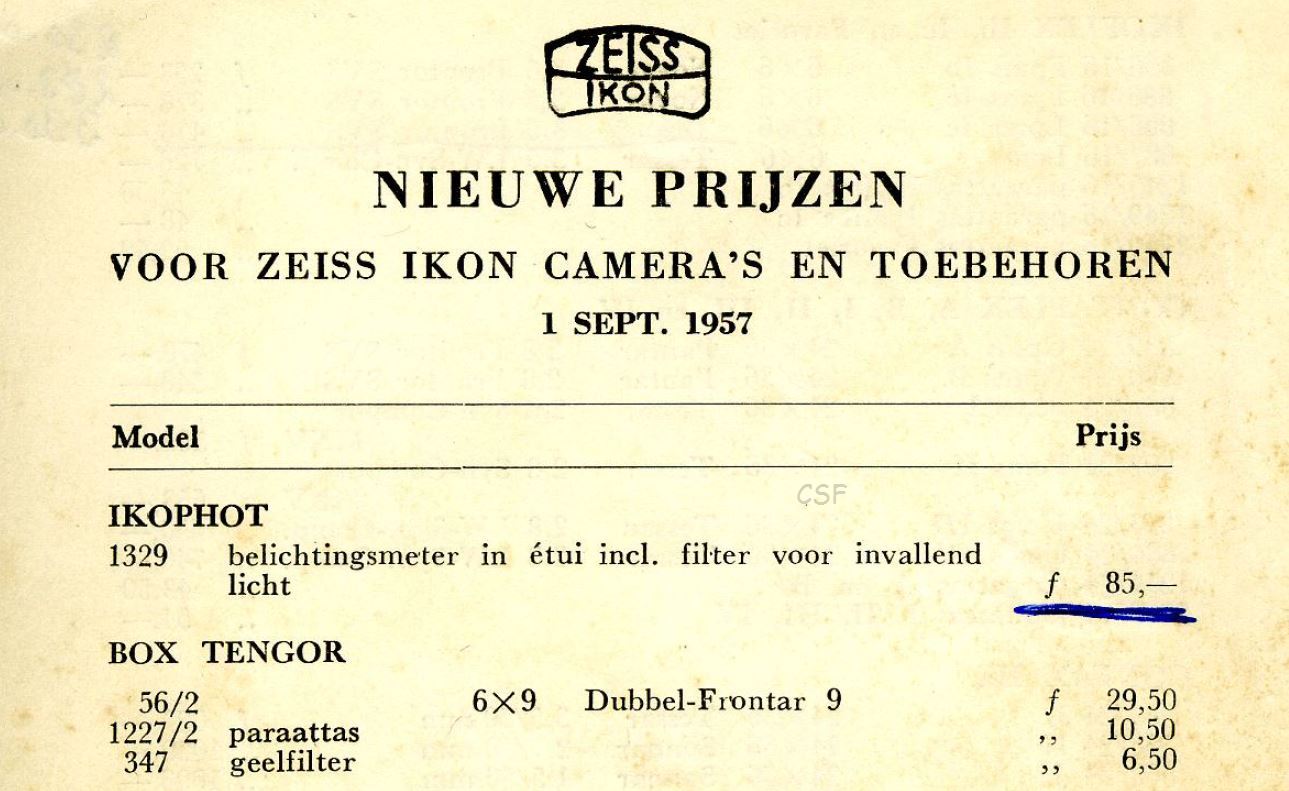

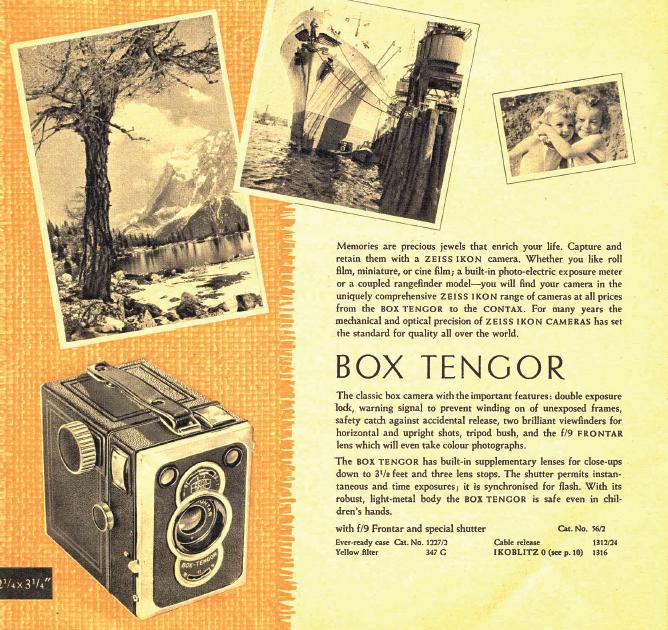

Box Tengor 56/2 1954 Box Tengor 56/2 1955
Catálogos gracias a Butkus

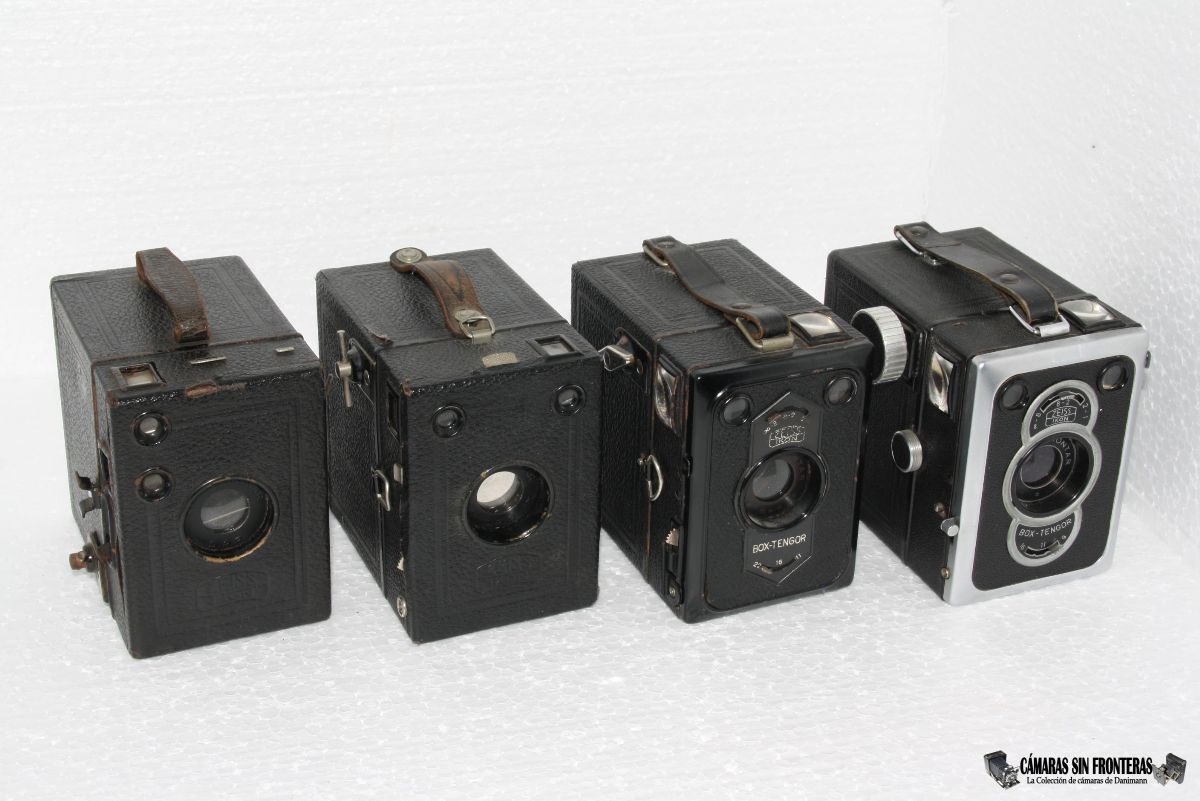

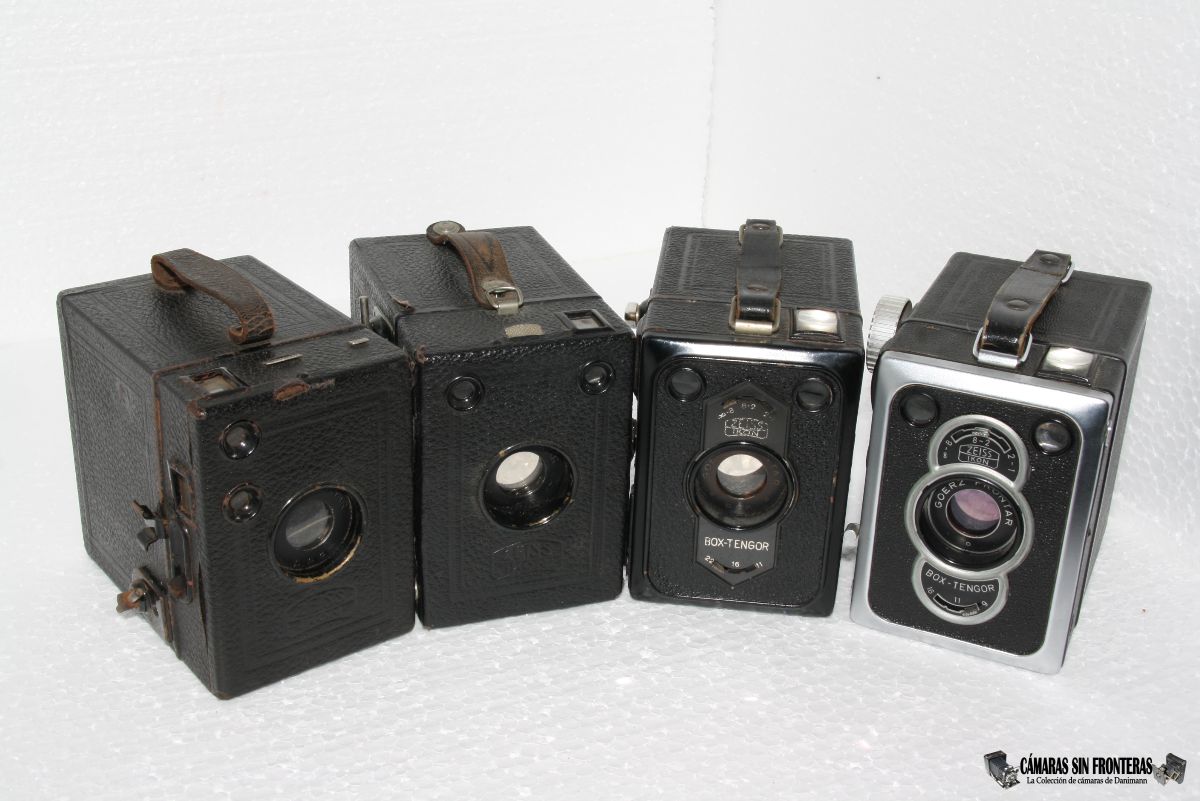

Aquí podéis ver algunos de los modelos que poseo de la Box Tengor de formato 6x9cm (sin la Baldur) ordenados cronológicamente para que veáis la evolución.

Zeiss Ikon Box Tengor 1926/1928/1934/1952

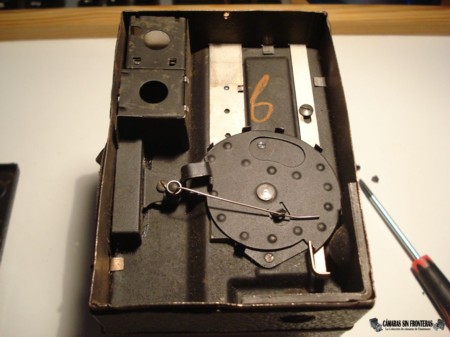

Y Aquí os pongo juntos en un índice las operaciones de desmontaje de todas las Box Tengor de mi humilde colección.

Desmontaje Cámaras
Box Tengor 1926-1956


catálogos Box Tengor
CATÁLOGOS BOX TENGOR


PATENTES Box Tengor
Documento (PDF) País Número de patente Asunto Fecha de solicitud Fecha de patente
Alemania 425783 Objetivo fotográfico
de dos lentes
GOERZ FRONTAR
13.08.1923 11.05.1925

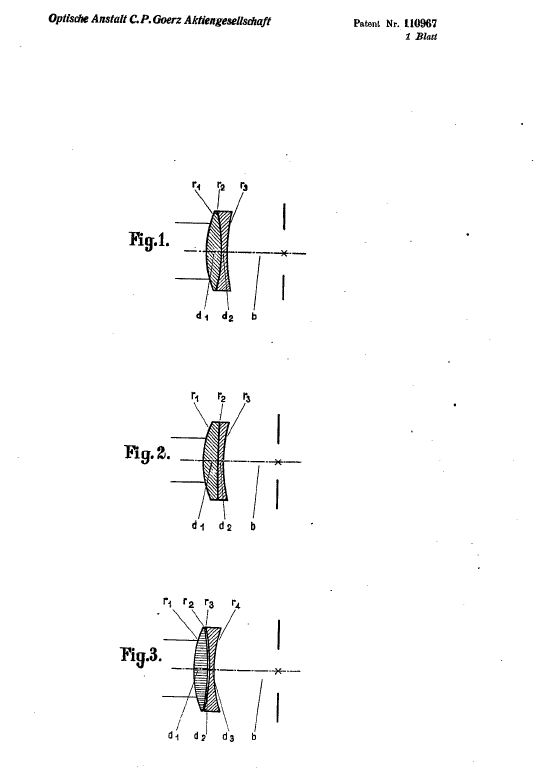

Suiza 110967 Objetivo fotográfico
de dos lentes
GOERZ FRONTAR
26.07.1924 16.07.1925

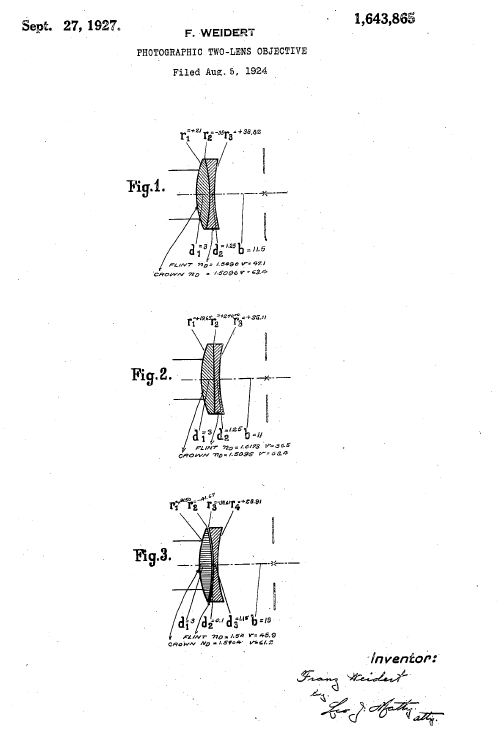

EEUU 1643865 Objetivo fotográfico
de dos lentes
GOERZ FRONTAR
05.08.1924 27.09.1927

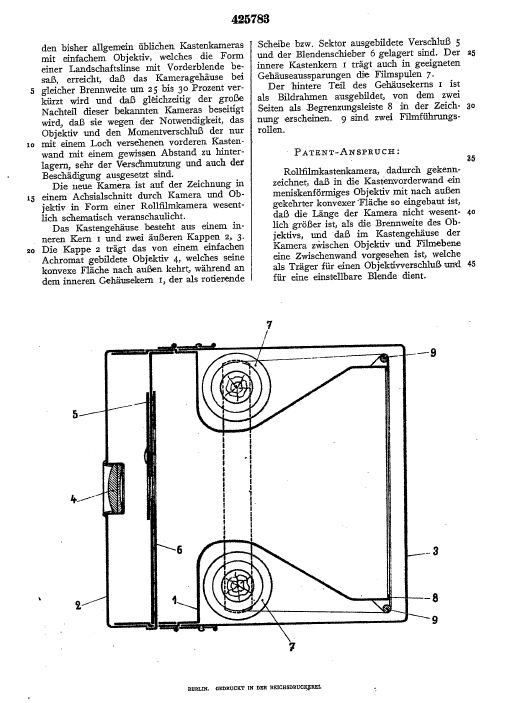

Alemania 425783 Box Camera
GOERZ BOX TENGOR
13.08.1923 24.02.1926

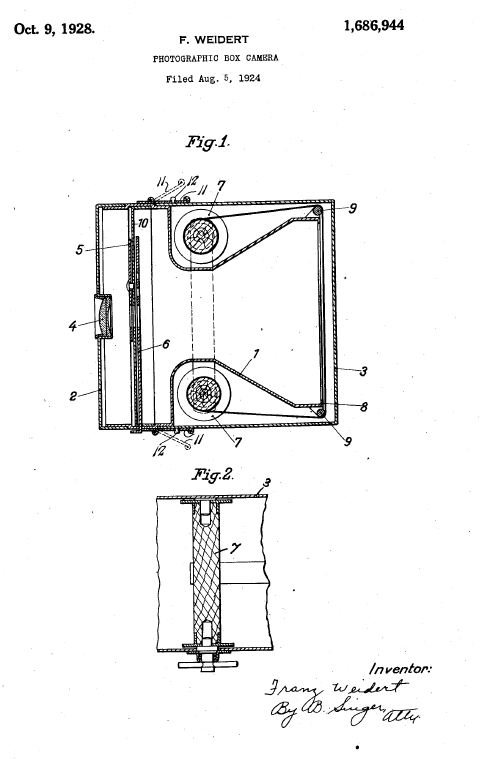

EEUU 1686944 Box Camera
GOERZ BOX TENGOR
05.08.1924
09.10.1928

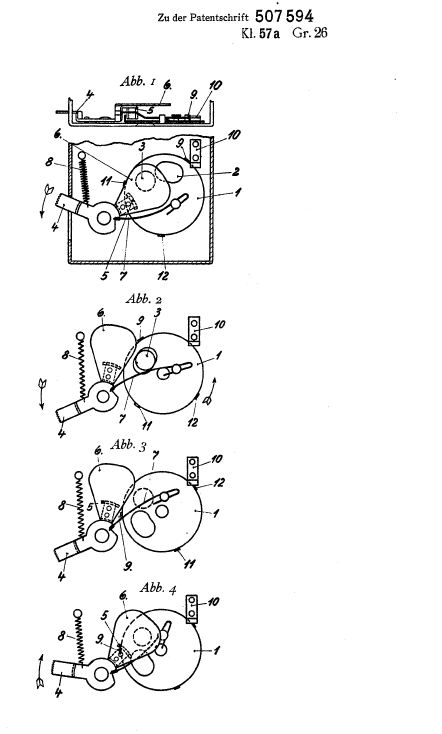

Alemania 507594 Obturador rotativo
de doble acción
26.07.1928
04.09.1930
